泰克示波器日常維護及故障原因判斷

　　示波器對于電子工程師來說再熟悉不過了。可用于紋波測試、頻率檢查、信號質量查看、上升時間測量、下降時間和過沖測量、并行總線解碼分析等，是電子工程師必備的儀器之一。泰克示波器以其優異的性能受到廣大電子工程師的青睞。但是，對于任何儀器來說，日常維護都是非常重要的。今天安泰測試就簡單和大家分享一下泰克示波器的日常維護和故障原因判斷，希望對電子工程師有所幫助:

　 泰克示波器日常維護及故障原因判斷

　   一、如何維護泰克示波器：

　　一) 使用前的檢測

　　1、示波器的電源線有無破損;

　　2、電源線的插頭和電源插線板內的接線必須緊固、可靠、避免使用中發生觸電或短路事故;

　　3、仔細閱讀使用說明，測試前的設置，注意探頭和阻抗的匹配，接入探頭的電壓不能超過示波器較大允許輸入電壓。

　　二) 檢查接地

　　接地不僅可以保證操作人員的安全，使儀器在安全范圍內正常工作，還可以保證測試波形的穩定可靠性，降低外界的干擾。

       三) 防靜電

　　使用操作儀器時，必須佩帶防靜電手環，遵循防靜電流程。

　　四) 日常維護 (以泰克示波器TDS3014B為例)

　　1、信號路徑補償。

　　(可修正由溫度變化或長期漂移引起的直流誤差，平均每三周需要補償一次，應該在示波器預熱后使用)；

　　2、當示波器關機后，不能馬上開機，需要過十幾秒。測試結束后探頭要妥善存放，通道需要蓋帽，避免灰塵進去；

　　3、儀器使用時要注意通風散熱，避免環境過于潮濕，保持潔凈少塵，并定期給儀器除塵。

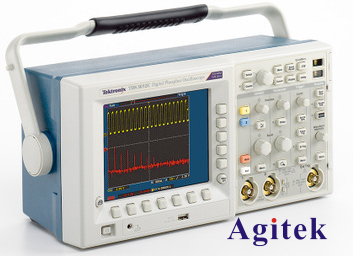

泰克示波器TDS3014B

　　五) 故障判斷

　　在使用過程中發現示波器出現問題時，可以進行以下幾個方面檢測輔助判斷儀器是否真的故障，因為外部干擾或連接等問題都可以引起故障：

　　1.驗證方波是否正常

　　2.檢查輸入阻抗：分別測量50歐和1M歐

　　3.自檢：通過UTILITY”，選“輔助功能頁面”，找到自檢診斷返回

　　二、泰克儀器使用中常見的故障有下面這幾種：

　　1、開機黑屏、花屏、白屏、藍屏等；

　　2、通道故障；

　　3、開機后自檢報錯；

　　4、無法開機；

　　5、按鍵故障；

　　三、出現故障主要原因：

　　1、開機黑屏、花屏、白屏等等都屬于是顯示問題，那么顯示故障一般簡單原因可能是屏幕故障，也有可能是主板故障;具體故障呢還是要經過專業工程師檢測才能確定的；

　　2、通道故障的話主要導致原因就是輸入阻抗異常;無基線；無信號;帶寬不足；通道故障話對于示波器而言屬于“中度故障傷害了；

　　3、開機自檢報錯的話，就屬于是示波器癱瘓了，那么一般導致原因就是主板上某個模塊有故障了；

　　4、示波器無法開機故障，主要原因應該就是主板或者電源板的問題；

　　5、按鍵故障一般現象就是那件失靈不起作用，這個有可能是儀器老舊，器件老化問題，也有可能是按鈕連接線路板故障導致；我們笑稱按鈕故障屬于是“儀器殘疾”。
