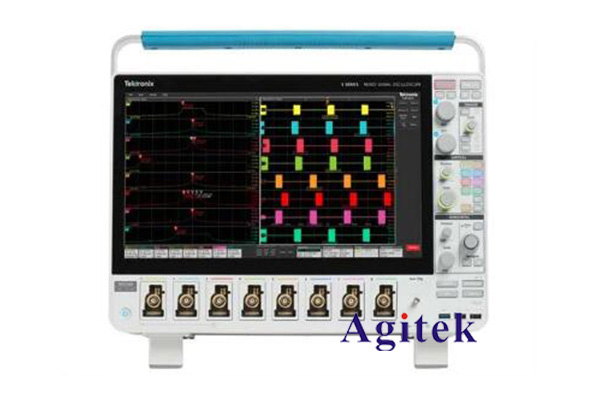

如何使用泰克MSO58B示波器檢測信號發生器輸出信號？

在電子設備調試和測試過程中，準確地檢測信號是非常關鍵的。信號發生器常用于生成不同頻率和幅度的信號，以供各種電子設備進行測試。在此過程中，使用泰克MSO58B示波器來檢測信號發生器輸出的信號可以提供更精確的結果。本文將詳細介紹如何使用泰克MSO58B示波器進行此項操作。

一、設備準備

1. 確保泰克MSO58B示波器已正確連接并開啟。
2. 確保信號發生器已正確連接并設置好輸出信號。

二、操作步驟

1. 連接信號發生器和泰克MSO58B示波器。通常，使用鱷魚夾或適當的電纜將信號發生器的輸出端連接到示波器的輸入端。
2. 打開泰克MSO58B示波器，進入主菜單。在菜單中找到“設置”或“設備配置”，確保示波器正確識別信號發生器的輸入信號。
3. 選擇合適的測量單位和時間軸范圍。根據信號發生器輸出的頻率和幅度，調整示波器的時間軸范圍和增益。
4. 開始記錄信號。在示波器的觸發控制區，選擇單次觸發或連續觸發，以便捕捉并記錄信號發生器輸出的信號。
5. 分析信號。在示波器上觀察信號的波形、幅度、頻率等參數。如果需要，可以使用測量工具來精確測量信號的各項參數。
6. 保存和導出數據。根據需要，可以將示波器上的信號波形圖或測量結果保存為圖片或數據文件，以供后續分析和報告制作。

三、注意事項

1. 在操作過程中，請確保設備連接正確且電源穩定。
2. 根據需要調整示波器的垂直增益和水平速度，以便捕捉和觀察信號發生器輸出的信號。
3. 在使用測量工具時，請確保選擇合適的單位和測量范圍。
4. 在記錄和分析數據時，請確保準確性和完整性。如有需要，可以使用其他軟件工具進行數據處理和分析。
5. 在操作過程中，請注意安全規范和設備維護。避免過度調整設備設置或損壞設備。

使用泰克MSO58B示波器檢測信號發生器輸出的信號是一種高效且準確的方法。通過正確的連接和設置，可以捕捉并記錄信號的波形，進而分析其參數并進行導出。這些步驟將幫助您在電子設備調試和測試過程中更好地理解和評估信號的質量和性能。同時，遵守操作規范和維護設備也是保證測量準確性和設備壽命的關鍵因素。希望本文能對您有所幫助，如有更多疑問或需要進一步指導，請咨詢相關領域的專業人士或參考泰克MSO58B示波器的用戶手冊。
