泰克示波器不同的采樣模式

　　對于當今電子行業來說，示波器是進行電壓和定時測量的重要工具，尤其是在模擬和數字電路領域，您可能會發現在測試、驗證以及調試方面，示波器的使用頻率要比其他任何儀器都要多。今天我們就來介紹下泰克示波器不同的采樣模式。

　　泰克示波器有哪些采集模式?

　　如果想對示波器讀數有信心，您需要了解不同采集模式的優勢和劣勢，這些模式包括：常規采集、平均采集、高分辨率采集和峰值檢測采集。采集模式是經過精細調整的采樣算法。通過改變示波器模數轉換器(ADC) 的采樣速率并選擇性地繪制或組合采樣點，可以觀察到信號的不同特性。

　　一、常規采集模式

　　常規采集模式是示波器的默認模式。ADC 進行采樣，示波器抽取到所需的點數并繪制波形。在用MSO4104B-L混合信號示波器進行日常調試任務最好使用常規采集模式，因為它對信號給出了一個很總體的表述。這是一種安全的使用模式，不會出現重大的問題。

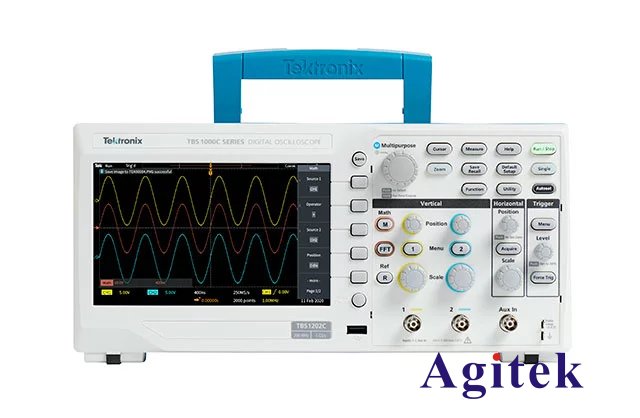

泰克示波器TBS1000C

　　二、平均采集模式

　　平均模式會捕獲多個波形并將它們進行平均。平均采集模式的主要好處 在于它會通過平均去除信號上的隨機噪聲，讓您只看到底層的信號。平均采集模式只能用于周期性信號，并采用穩定的示波器觸發。平均模式非常適合查看或表征非常穩定的周期性波形。

　　三、高分辨率模式

　　高分辨率模式是另一種平均采集的形式。以MSO4104B混合信號示波器為例，它不是波形到波形的平均，而是點對點的平均。實質上，ADC會對信號進行過采樣，然后將相鄰點放在一起進行平均。這一模式采用實時boxcar平均算法，有助于減少隨機噪聲。它還可以帶來更高的分辨率位。

　　在降低隨機噪聲方面，高分辨率模式不如前面討論的平均模式那樣有效，但它具有一些明顯的優勢。因為高分辨率模式對多次捕獲沒有依賴，所以它可以用于非周期性信號和瞬態的觸發。這使得在一般問題的調試上，高分辨率模式比平均模式好得多。

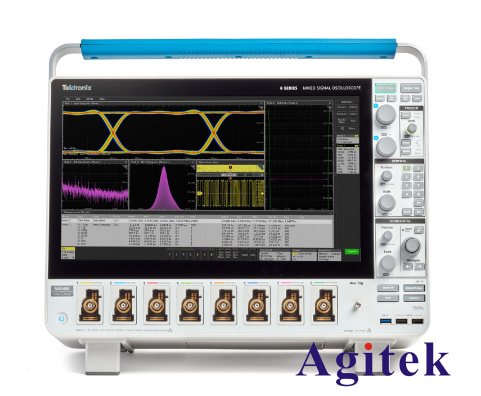

泰克示波器MSO6B系列

　　四、峰值檢測采集模式

　　峰值檢測采集模式的功能與高分辨率模式類似。ADC 對信號進行過采樣并選擇性地選擇要顯示的點。但是，峰值檢測模式不是將這些點放在一起加以平均，而是選擇最高點和最低點進行繪制。這樣做很有用，因為它可以提供對異常高點或低點的洞察，而這些點在其他模式下可能會看不到。峰值檢測模式最適合用于檢測毛刺或查看非常窄的脈沖。

　　以上就是泰克示波器不同的采樣模式，通過這篇文章的介紹希望能對新手工程師產生一定的幫助。在操作過程中如果對泰克示波器還有其他疑問，歡迎登陸安泰測試。
