西安吉時利代理商分享吉時利2000萬用表維修案例

            近期西安吉時利代理商—安泰測試維修中心吉時利維修專家李工接修一臺KEITHLEY2000故障萬用表。故障為：可以正常開機，但是測量都是OV，客戶描述是三端穩壓有條線燒掉了。

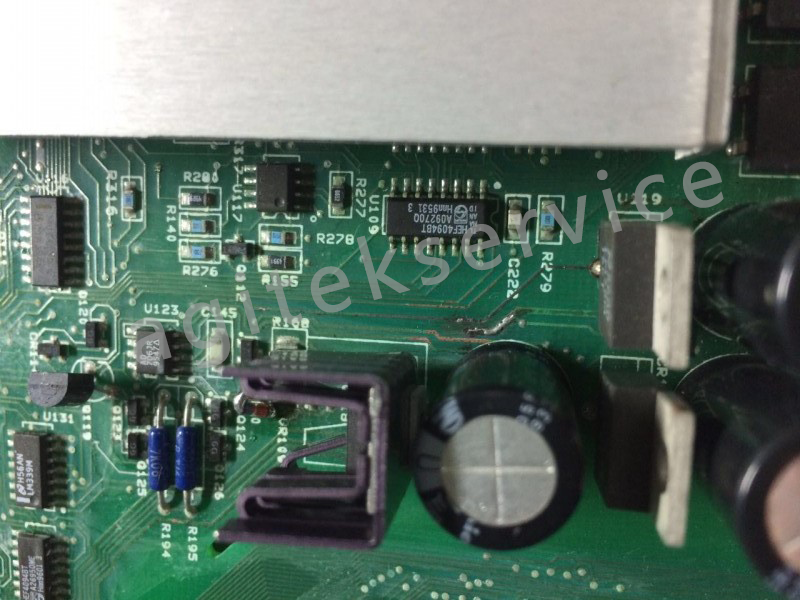

      李工拆機后發現并不是燒毀的而是受潮后板子有些腐蝕，只是PCB阻焊層損壞線都還在，器件腳上也有些腐蝕。好在腐蝕的面積不大，只是在電源部分區域。

      因為可以開機正常測量，所以可以首先斷定數字部分問題不大，從模擬部分開始排查問題，首先測量供電部分，當檢查到+5V時，發現電壓不對，切換檔位時沒有聽到繼電器動作，所以可以斷定+5V部分有問題，于是直接測量+5V穩壓部分時，電壓值是正確的，所以該部分的參考地與AGND沒有連接，找到網友分享的K2000的原理圖，發現+5V的地就是AGND，所以可以肯定地線斷了。

      于是順著地線一段一段測量，發現有個過孔腐蝕壞了，連接以后可以正常測量了。

      測量時發現電阻除了10M以上檔位外都OV，另外發現電壓測量值偏小，運行自檢，出現錯誤301.2和302.2，根據論壇的帖子，說TF-245故障的多，根據維修手冊說，這兩個檢測是切入7V和13V基準進行測量，首先測量TF-245,7V在6.9V，13V為13.1V，在誤差范圍之內，到這里心里的石頭落地了，TF-245損壞的話修好了就難看死了。

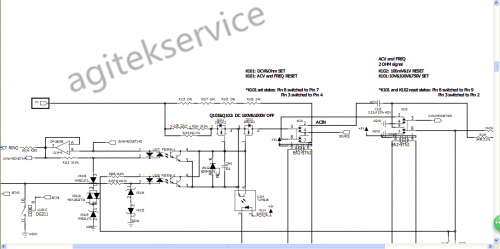

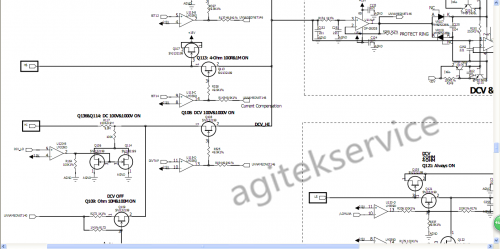

      往下檢測變得開始不順利了，因為有開關的存在了，但是可以肯定到AD的信號電路有問題，按照原理圖切換到電阻檔，這樣信號可以從HI輸入端子進入到輸入緩沖電路。

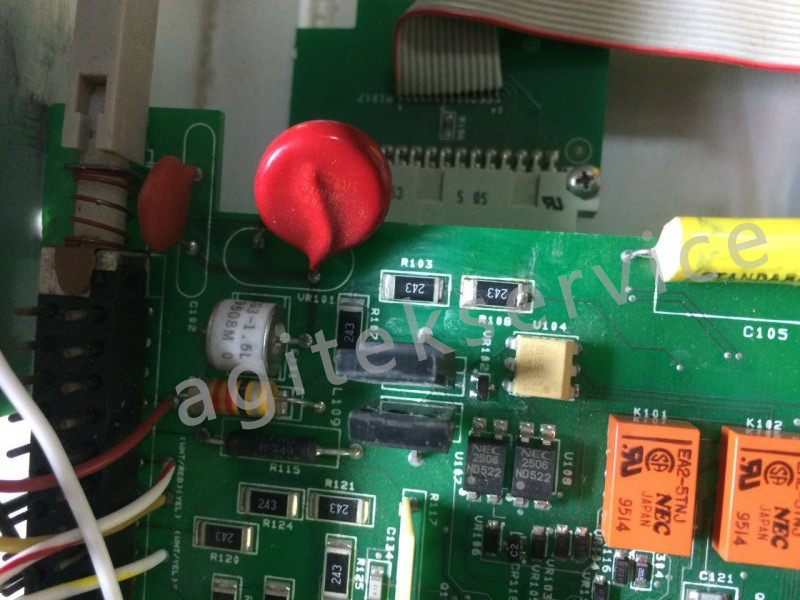

      開路HI和LO時，測量兩個端子電壓為7V基準電壓，短路后為0.00xV，所以電阻測量時到該處為正確的，順著信號輸入電路檢測，到R134時電壓測量是對的，但是緩沖電路輸出是錯誤的，于是故障點鎖定在該處，檢測時發現一個現象，短路HI和LO時，當表筆戳在電路板上時，電阻檔測量變成正常，松開后，電阻測量又顯示超量程，繼續檢測，U114輸出電壓不對，該OP是對輸入進行跟隨，然后控制U113電壓的，壓下電路板后發現電壓可以跟隨，松開一些后，電壓由緩慢上升，這里走了一個彎路，一開始以為U114虛焊，加焊后發現不行，于是換了一個，發現還是不對。開始檢查U114前端的電路，在檢查R113-R107-R103-R108這個電阻串時發現信號到R108不太正常，但是現象不太明顯。決定還是加焊R108，當加焊時才發現，R108有一端鍍層地下已經掉了，于是焊上了。

      然后裝好機器，開機自檢，發現30x的錯誤沒有了。再測電壓和電阻時，結果都正常了。

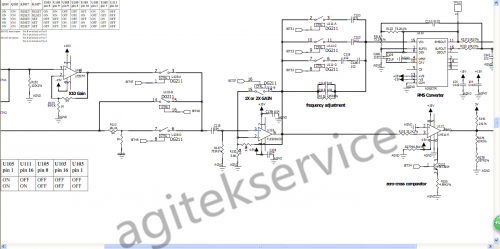

      但是自檢還有401.2,402.2,403.2這幾個與交流有關的故障。初步按照交流信號回路，檢測發現到U118輸入端信號都正常，但是U118輸出信號不對，測量模擬開關U111，發現U111-B為閉合狀態，但是U118輸出信號不是跟隨，所以初步斷定U111導通內阻變大，由于手里沒有DG211，所以以后再換上。

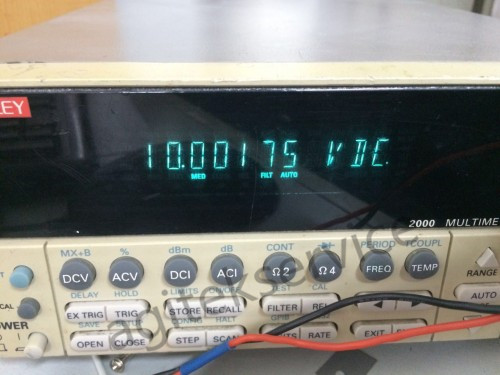

      最后附上一張修好的圖。標定電壓10.00170，但是記住為AD588的，所以只能做個比較。上電5分鐘就差不多穩定了，表內基準看來還沒老化嚴重。
