是德DSOX1000系列示波器維修拆解詳情

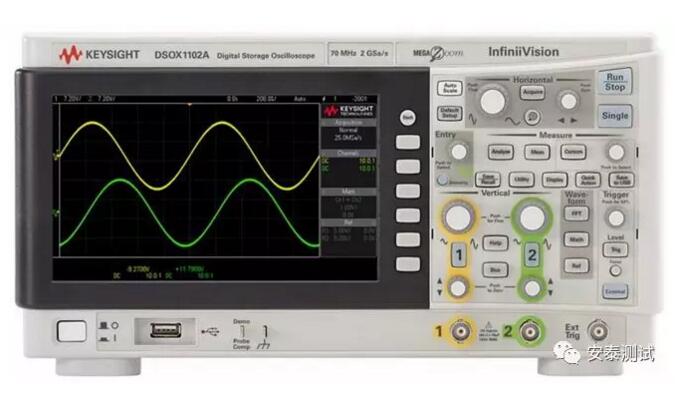

DSOX1000示波器是50MHz雙通道教育版超低端示波器，為是德科技2017年發布的低端性價比機型，本次拆機就以DSOX1102A為例簡單介紹拆機過程。

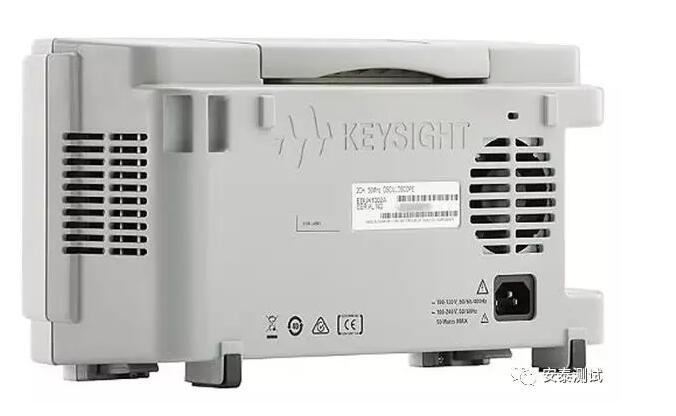

我們首先打開儀器的塑料外殼，這個外殼比較好拆。

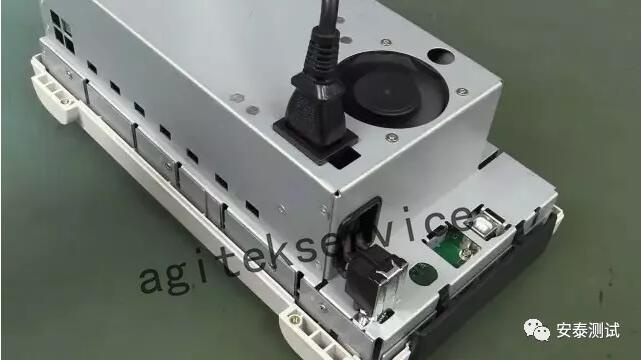

外殼拆開后內部還有背面一體的金屬機殼，做工干凈簡單。

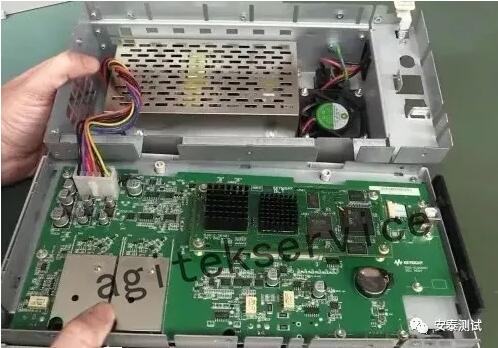

拆開金屬機殼，將金屬機殼周邊的螺絲松掉就可以看到內部主板的尊容了；主板的后面板有USB控制接口。

該主板是1000X系列的主板，那么1000X主板的結構是什么樣的呢？

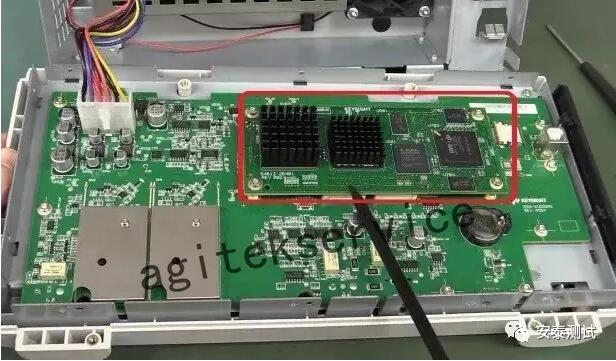

1000X主板結構，紅框部分是獨立的數字電路板，通過螺絲固定在下面的主板上。1000X主板分成了兩個部分，數字電路部分拆分成一塊獨立的小板子，安裝在下面的主板上。（個人還是很欣賞這個主板的設計理念的，因為比較容易損壞的前端電路一旦被燒掉，皮實耐用的數字電路部分還可以保留繼續使用）。

另外還有一個可能就是為了數字電路的升級，隨時可以更改ADC芯片提升帶寬，或者增大內存，而不用重新設計主板，這也是個思路。

1000X系列不會有MSO功能和四通道版本，目前的主板雖然布局松散，但留下的空間不多，沒有地方去布置這兩個功能。

綜上所述這跟Keysight以往的傳統可不太一樣，2000/3000系列都是一塊主板解決所有問題。

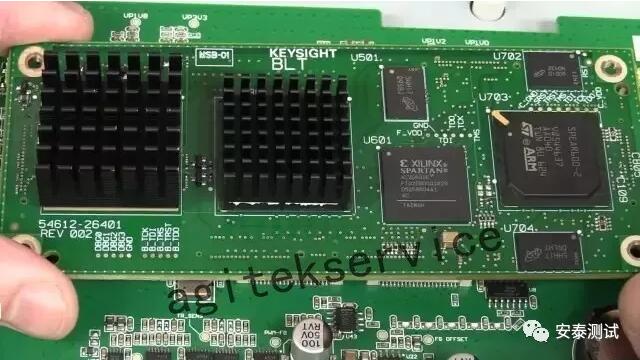

接下來在看看數字電路部分，最左邊散熱片下面的應該是重新設計的ADC，從目前的型號來看，2GHz采樣率，最高帶寬是100MHz。中間散熱片下面的仍然是第四代Megazoom芯片，這塊芯片與2000/3000系列一樣。右邊就是一些FPGA和ARM處理器，操作系統仍然是WinCE。

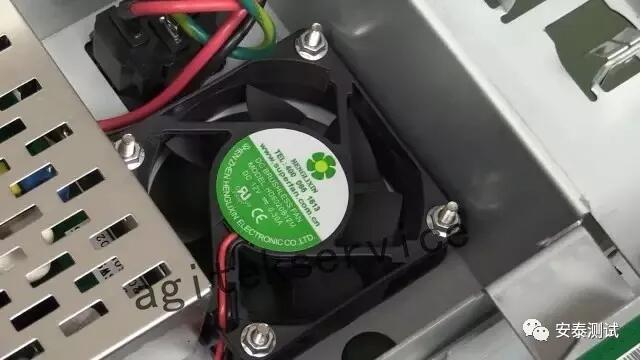

最后再來看看電源部分，首先看到的是風扇的安裝。非常簡單直接，四個角用螺絲柱固定，并沒有像2000/3000系列一樣包裹橡膠減振墊，所以噪音會有點大。電源模塊布局和做工比較公整，但使用的器件多來自國內。

以上就是 安捷倫示波器 DSOX1102A拆機后的內部情況，各位需要采購或者拆機的可以做個對比。
