吉時利源表2450應用之檢驗生物傳感器/換能器接口

　　無論是在研發實驗室還是在生產中，對生物傳感器進行快速而準確的特性分析，是檢驗生物傳感器/換能器接口是否合格以及生物檢測系統的最終運行的重要手段。

　　通常希望對生物傳感器的主要部件進行直接的電流-電壓(I-V)特性分析。 I-V特性分析的時間只占大多數類型功能測試時間的很小一部分，但卻是其正式運行的重要預示。例如， I-V數據可以用來研究異常、定位曲線的最大或最小斜率以及及逆行那個可靠性分析。根據設計細節，I-V特性分析往往適合基于電流計、電位計、電導率、電阻和熱原理的傳感器。

　　實施I-V特性分析的必備工具之一是源測量單元或數字源表源測量單元儀器。在I-V特性分析中，由于復雜的觸發問題，直流電源和測量儀器的集成可能是有問題的。簡言之，源測量單元儀器在一部儀器內實現了精確電源(PPS)能力與高性能數字多用表(DMM)的集成。例如，源測量單元(SMU)儀器在測量電流時可同時起到源或降電壓作用，在測量電壓時可起到源或降電流的作用。圖2給出源測量單元儀器作為恒流源和伏特計的配置，它用于測量待測器件(DUT)的響應。

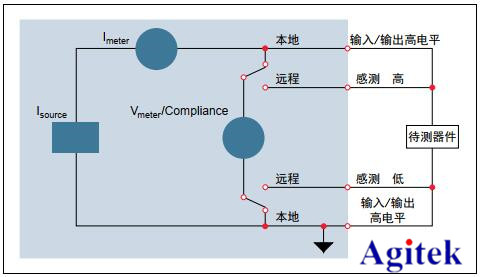

　　源測量單元儀器作為恒流源和伏特計的配置，用于測量待測器件(DUT) 的響應

　　源測量單元儀器還可用作獨立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載。其高性能架構還允許將其用作脈沖發生器、波形發生器和自動電流-電壓(I-V)特性分析系統。

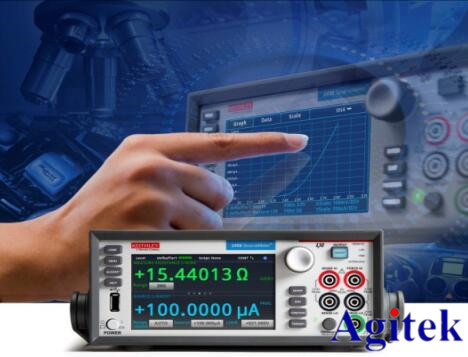

　　吉時利2450型數字源表源測量單元(SMU)儀器采用高級電容觸摸屏圖形用戶界面

　　吉時利源表2450簡化了非傳統用戶的學習曲線，使之從使用多層菜單結構和多功能按鈕配置功能的繁瑣工作中解脫出來。2450型儀器使用基于圖標的平面菜單系統，就像在智能消費電子產品中使用的菜單系統一樣簡單，如平板電腦或智能手機上顯示的應用圖標排列。

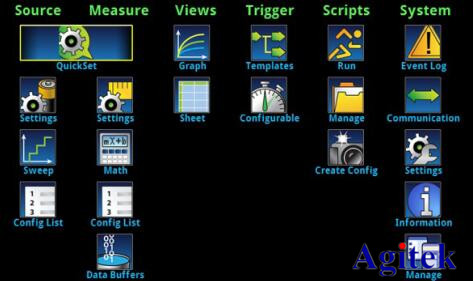

　　吉時利2450屏幕菜單

　　利用兩個吉時利源表2450型數字源表源測量單元( SMU)儀器可以對生物場效應晶體管( BioFET)進行特性分析，從而對傳感器進行I-V特性分析。確定生物場效應晶體管(BioFET)的I-V參數有助于確保其在預期應用中恰當地發揮作用，并滿足性能要求。利用2450型儀器可以進行多種I-V測試，包括柵極泄漏、擊穿電壓、閾值電壓、傳輸特性以及漏電流。進行測試所需的2450型源測量單元( SMU)儀器數量取決于需要偏置和測量的場效應晶體管( FET)端口數。

　　生物場效應晶體管(BioFET)傳感器測試所需設備：

　　兩臺吉時利2450型交互式數字源表源測量單元( SMU)儀器

　　4根三軸電纜(吉時利7078-TRX-10型號)

　　金屬屏蔽測試夾具或探針臺，以及母三軸連接器

　　三軸三通接頭(吉時利237-TRX-T型號)

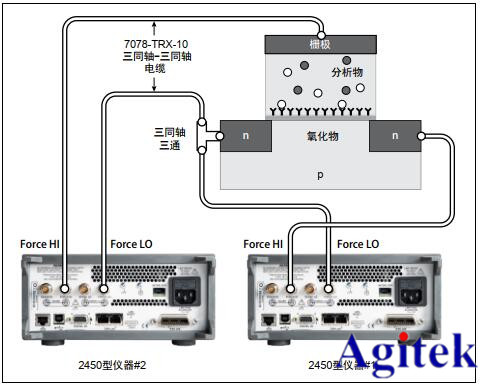

　　測試三端BioFET時兩部2450型儀器配置

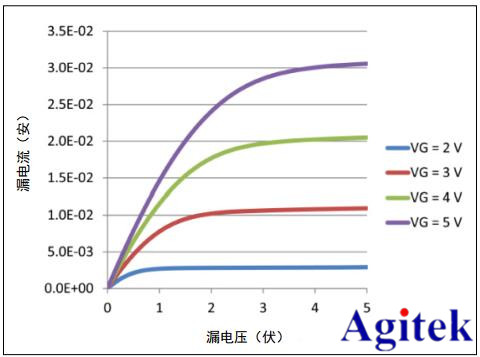

　　兩部2450型儀器生成的典型場效應晶體管(FET)漏系列曲線
