安捷倫6574A可編程直流電源維修案例

送修單位：某集團有限公司西安公司
儀    器：可編程直流電源
品    牌：安捷倫
型    號：Agilent 6574A

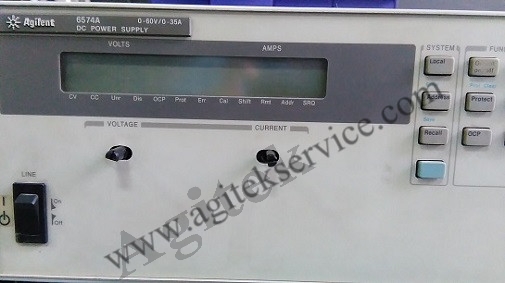

故障描述：機器開機后，前面板無顯示，只有風機轉動。無法操作，無法使用。

檢測排障：

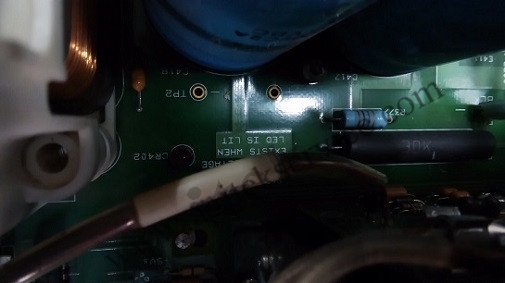

開機，檢測輸入功率部分，測量A3板上TP1，TP2處的高壓，300V+，屬正常。

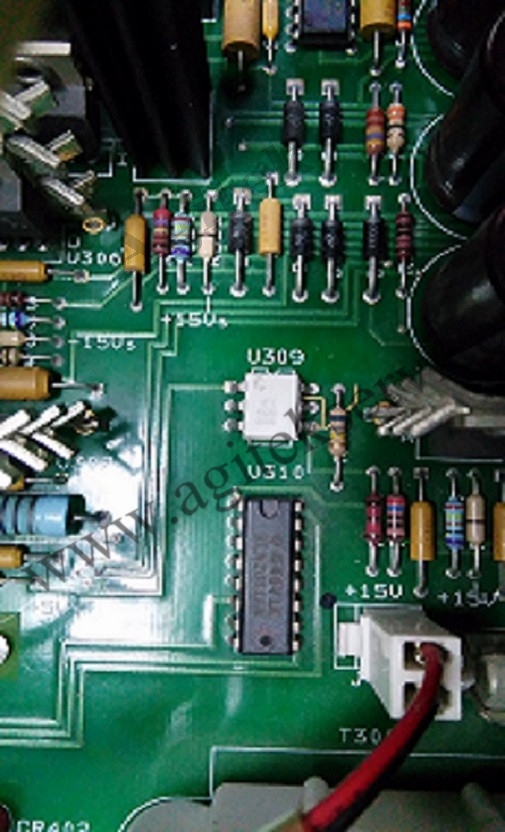

輸入功率正常，接著檢測輔助電源部分，測量A3板輔助電源部分的幾個測試點（+5V, +15V（3個），,-15V），如圖所示。結果+15V和-15V表現正常，只有+5V電壓不夠，只有大約2.5V。從此電壓著手排查。

該電壓由一塊穩壓模塊提供，測量其輸入也不正常，再向前一級追查，穩壓模塊的輸入來自于另外一個穩壓模塊，而這個模塊的輸入受控于另一電壓控制芯片。測量該芯片的輸入輸出，也不正常。

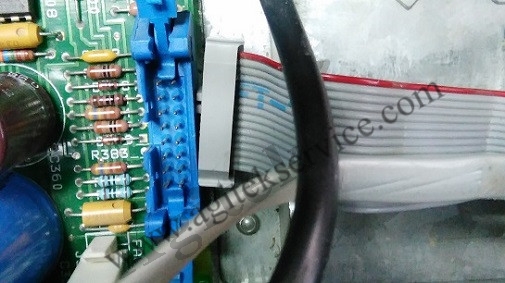

為了確定問題是來自A3輔助電源部分，還是后級電路的影響，斷開A3板和A5板的排線，再次測量前面的幾個電壓值，此時+5V表現正常。可見的確是后級電路影響此處。

問題轉移到了A5板，在A5板上重點排查，經過測量和測試，發現有個電壓控制芯片表現可疑，經在線測量，可以確定其已經損壞，不能輸出應有的電壓給周邊的其它芯片，導致多個芯片均不能正常工作，進而影響到前級電路。

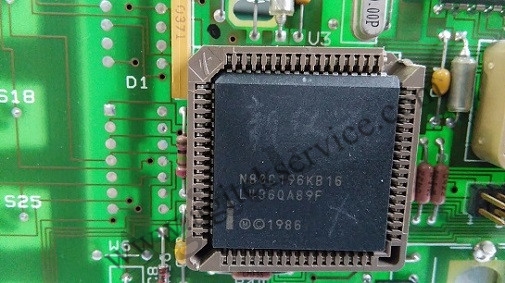

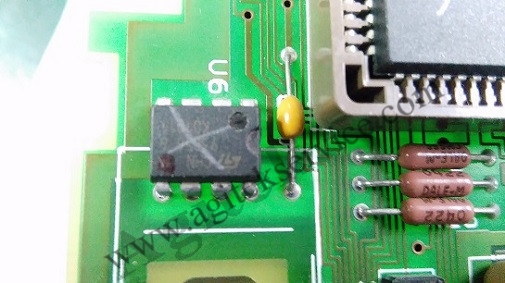

更換該電壓控制芯片后，測量A3輔助電源部分已經表現正常。但此時儀器依然沒有顯示。于是向前面板控制和顯示部分查找。檢測前面A1板，有U6，U3等芯片表現異常，隔離測量，確診U6已經損壞，

更換后，U3繼續表現異常，

再代換試驗，后測試輸出正常。

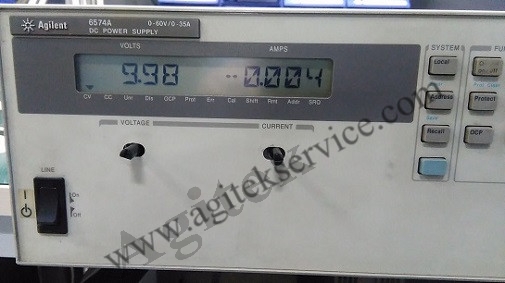

至此，開機后機器能正常顯示，初步表現正常，面板可以操作，設置一個電壓值，試著輸出，得到正確輸出和顯示。到此，整機修復。
