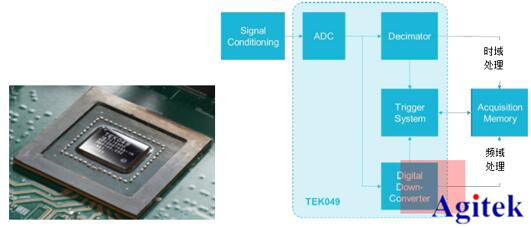

圖1 TEK049信號采集和分析架構示意圖

      基于TEK049創新平臺的SpectrumView頻譜分析功能，采用了數字下變頻技術，得到數字IQ信號后再進行FFT，從而保證了頻譜測試的靈活性和快捷性。圖1給出了信號采集和處理架構示意圖，模擬信號經過ADC轉換為數字信號后，時域和頻域是并行處理的，使得時域和頻域捕獲時間可以獨立設置。

數字下變頻廣泛應用于無線通信系統中，下變頻的過程如圖2所示，包括數字IQ解調、低通濾波和樣點抽取 (或稱為重采樣) 等功能部分。數字IQ解調器的本振頻率與Spectrum View中設置的中心頻率相同，從而完成載波對消得到零中頻信號；低通濾波器用于濾除高階混頻產物，最后經過樣點抽取得到IQ信號。

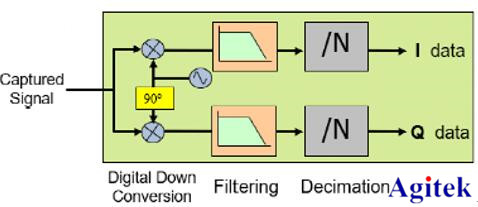

圖2 數字下變頻后得到IQ數據

      SpectrumView處理的是數字IQ信號，這也是相對于傳統FFT的一大特色。相對于原始采集信號，IQ信號攜帶的頻率要低很多，對IQ數據重采樣無需太高采樣率，大大降低了數據量，而捕獲時間 (Spectrum Time) 又不受影響，即使需要較低的RBW，仍然具有非常高的處理速度。

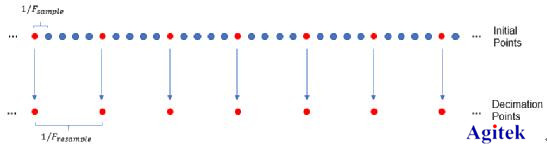

圖3 對I/Q樣點數據重采樣示意圖

      為了便于理解，圖3給出了對I/Q樣點重采樣的示例，假設重采樣率為原始采樣率的1/5，重采樣的過程就是從5個原始樣點中抽取一個樣點的過程，該過程并沒有改變相對時序關系，這意味著經過樣點抽取后，相同的樣點數目具有更大的Spectrum Time，從而實現高頻率分辨率。

Spectrum View功能可以實現：

更好的頻譜分析性能

時域及頻域分析和控制互不干擾

完全按照頻譜分析儀操作方法

可自定義在信號時間軸上的頻域分析

動態性能大大提升

      除了全新的spectrum view功能，泰克示波器4系列MSO混合信號示波器還提供超強洞察力，最多6個模擬通道，采用全新的觸摸式用戶界面和超高分辨率顯示，告別示波器的復雜設定菜單，一鍵直達設置界面，大大提升操作效率。

      泰克示波器MSO4系列適用于復雜系統測試設備，具有更好的性能、更高的指標，當測試結果不確定時，4系MSO可以作為標準。擁有同類產品超大顯示和更高的可用通道數，在有限的空間獲得前所未有的洞察力，打造了示波器的全新操作體驗。6.1英寸（15.5厘米）深，適合有限的工作臺空間；出色的細節設計和多達6條FlexChannel的輸入通道，任何通道都可以顯示波形、頻譜或兩者，任何一條輸入通道都可連接邏輯探頭查看八條數字通道，高達1.5GHz帶寬、6.25GS/s采樣率。
