吉時利萬用表的低功耗測試解決方案

伴隨著物聯網技術推廣的深層次，物聯網終將變成未來發展方位。例如NB-IOT、LORA、BLE等低功耗物聯網技術解決方法會越來越多的應用在產品外觀設計上。而低功耗的測試計劃方案將會越來越多的被運用在研發設計，生產制造測試上。TSP-4000低功耗測試計劃方案測量電流高精度，是現在市面上不多的且性價比最高的高精度休眠電流測試計劃方案。能夠剖析智能終端的電流導出曲線圖，為技術工程師提供了一個更了解系統硬件架構，系統架構看待機電流危害的工具。根據這一套計劃方案，能幫助技術工程師降低自己的商品功能損耗，最終達到提升續航的效果。

    計劃方案特性：

    體型小，配備簡易，高性價比。

    測量精度高，抗干擾性強，電流測量精度最高可達100pA，屏幕分辨率1pA。

吉時利萬用表的低功耗測試解決方案

    采樣頻率高，能夠實現動態性電流的即時收集，最高速度可達到100,000點每秒鐘，簡易易上手，圖形界面表明測試結論，適用初始測試數據庫的導進、導出來。

    長期紀錄測量數據。

    可以通過軟件分析關心時間范圍的電流曲線圖，提升硬件和軟件設計方案，減少商品功能損耗。

    TSP-4000手機軟件相互配合吉時利高精度源表，簡單實用的完成DUT低功耗直流電特點有關測試。

    應用TSP-4000測試系統軟件捕獲藍牙手環啟動電流波型，對其待機模式中的電流差分信號開展變大觀查。

    TSP-4000使用方便.有三種連接模式。各自配置不同類型的吉時利機器設備，顧客科根據自己的購買能力和測試指標值要求選擇不同儀器設備來完成測試：

    方式一(性能實用）：吉時利2280S高精度開關電源為DUT給予開關電源。DMM7510做為高精度電流表測量。這時的供電系統性能和電流測量特性最大。

    方式二（經濟實用）：吉時利2280S高精度開關電源為DUT機器設備給予電與此同時回讀電流數據信息。此計劃方案價格便宜，電流測量精度為10uA。

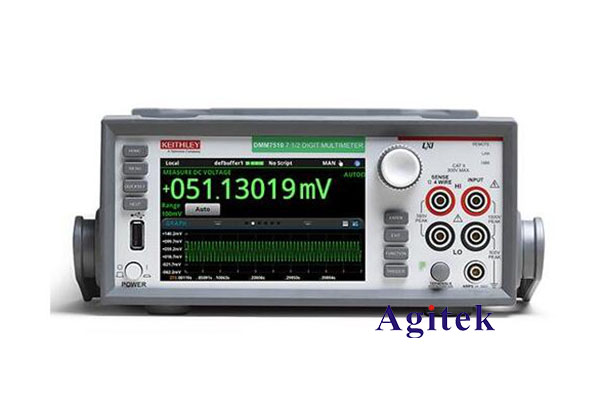

    方式三(性價比高)：吉時利DMM7510做為萬用表直流測量DUT機器設備。這時必須DUT機器設備內置開關電源。

吉時利萬用表的低功耗測試解決方案

    計劃方案配備：

    高精度開關電源2280S，高精度七位半數字萬用表DMM7510，低功耗測試手機軟件TSP-4000

    操作流程：

    挑選連接模式聯接測試機器設備及其DUT機器設備。

    設定對應的測試時長，采樣頻率。

    運行，等候測試時長進行；應用菜單欄對各種工具對形成電流曲線圖開展放大縮小，通過分析和改善DUT設備在工作和休眠過程的情況，做到提升DUT機器設備續航的效果。
