頻譜分析儀選型注意事項

　　頻譜分析儀的主要功能是在頻域中顯示輸入信號的頻譜特性，測量信號失真、調節系統、譜純度、頻率穩定性和交流失真等信號參數。頻譜分析儀有兩種類型:掃頻式和實時式;掃頻頻譜儀是最常見的頻譜分析儀，通過這種振動掃描實現測試范圍內信號的頻率、功率等參數測試。實時頻譜分析儀通過實時數據采集和FFT分析在固定帶寬內獲得帶寬范圍內的信號幅度和頻率參數測試，速度是掃頻的數百倍甚至數千倍。

　　頻譜分析儀廣泛應用于一般頻譜分析、射頻記錄和回放、EMC一致性測試和故障排除、頻譜監測、無線電定位和干擾搜索等。它被稱為射頻萬用表，那么在選擇頻譜分析儀時應該注意哪些指標呢?安泰測試技術工程師建議您在選擇類型時注意以下11點：

　　一、頻率范圍：

　　頻譜儀可測量分析的頻率最大范圍是多少，是選擇合適的頻譜分析儀最關鍵指標。通常測試民用通訊的頻率范圍在3GHz 以內，比如 WIfi、藍牙、對講機、移動運營商等;軍用雷達微波測試會用到 3GHz-44GHz;太赫茲等特高頻應用在 20GHz-110GHz，安泰測試也有相應的測試解決方案。

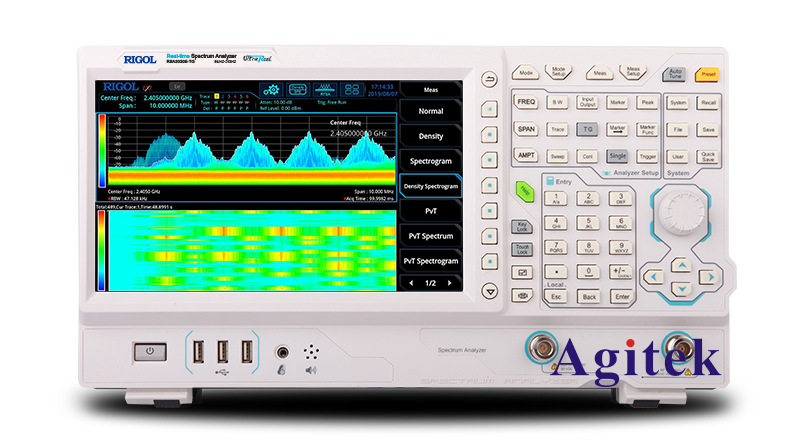

RSA3000E系列實時頻譜分析儀

　　二、動態范圍：

　　信號測量的功率范圍，通常在 -110dBm~+30dBm;

　　三、分辨率帶寬：

　　頻譜儀分辨鄰近的兩個等幅信號的最小頻率間隔。分辨率帶寬越小，可分辨出的頻率間隔越小;

　　四、實時帶寬：

　　可以進行實時無縫捕獲的頻寬，在此頻寬范圍內無縫地進行 FFT 計算和頻譜觸發，有利于瞬態信號的捕獲和分析，在頻譜監測，雷達系統設計，跳頻電臺測試，振蕩器研發等。

　　五、POI時間：

　　基于 FFT 的分析儀，POI 指實時頻譜儀在 100% 截獲概率下的信號最短的持續時間，基于該時間 100% 保證捕獲滿足觸發定義的任何事件。是對一些脈沖調制信號進行采集的關鍵指標。

　　六、相位噪聲：

　　衡量頻譜儀內部本振信號穩定度，影響儀器底噪大小，及頻率測量精度。相位噪聲越小，頻率測量精度越高。

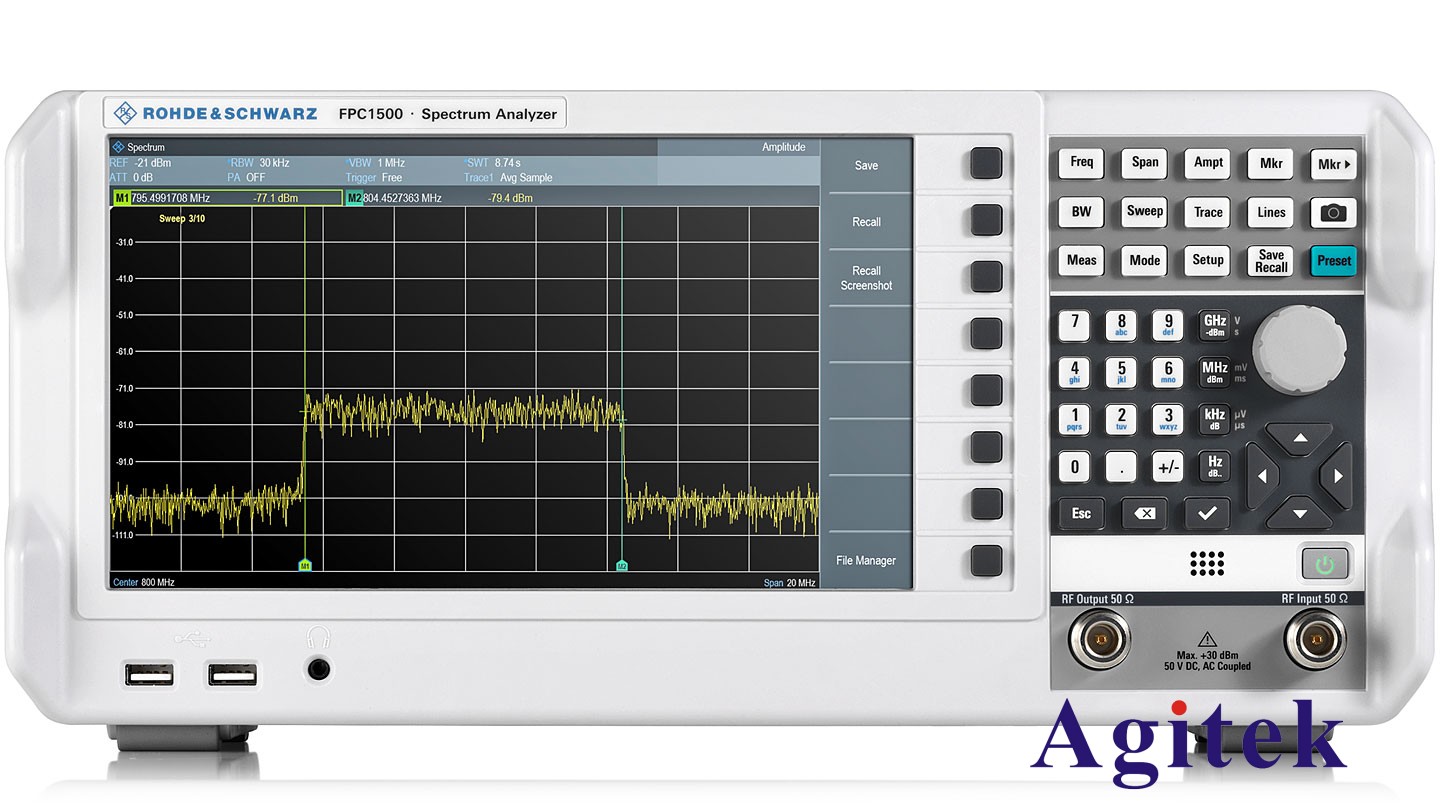

羅德與施瓦茨FPC1500頻譜分析儀

　　七、TG接口：

　　通常用于提供一個跟蹤源，對元器件進行掃頻特性分析。

　　八、實時頻譜儀：

　　支持實時分析，捕獲瞬態信號，多數型號支持對調制信號進行矢量分析

　　九、掃頻式頻譜儀

　　對于持續信號通過超外差的方式進行降頻采集，測量出信號的頻率及功率信息，高帶寬的頻譜儀通常為掃頻式頻譜儀。

　　十、最大 RF 輸入：

　　電平包含最大 DC 電壓和最大可測量輸入功率指標，是儀器可通入信號的最大量程。

　　十一、前置放大器：

　　通過前置放大器對小信號進行放大，提高頻譜儀測量小信號的范圍。

　　在確定指標滿足需求之后，就是選擇品牌了，隨著國產儀器的崛起，很多國產品牌也是不錯的。

　　如果大家在頻譜分析儀選型過程中有什么問題，歡迎訪問安泰測試進行咨詢了解。
