直流電子負載儀設置負載操作方法

　　直流電子負載是蓄電池組深度放電維護和容量檢測的儀器，具有功率大、安全性高、使用壽命長等特點，在測試過程中能實時顯示電壓、電流等數據;經過參數設定后，自動恒流或恒阻控制完成蓄電池容量試驗或直流電源負載容量試驗。直流電子負載具有多重保護功能，同時具有定時/定時功能。本文安泰測試將為大家介紹直流電子負載儀設置負載操作方法。

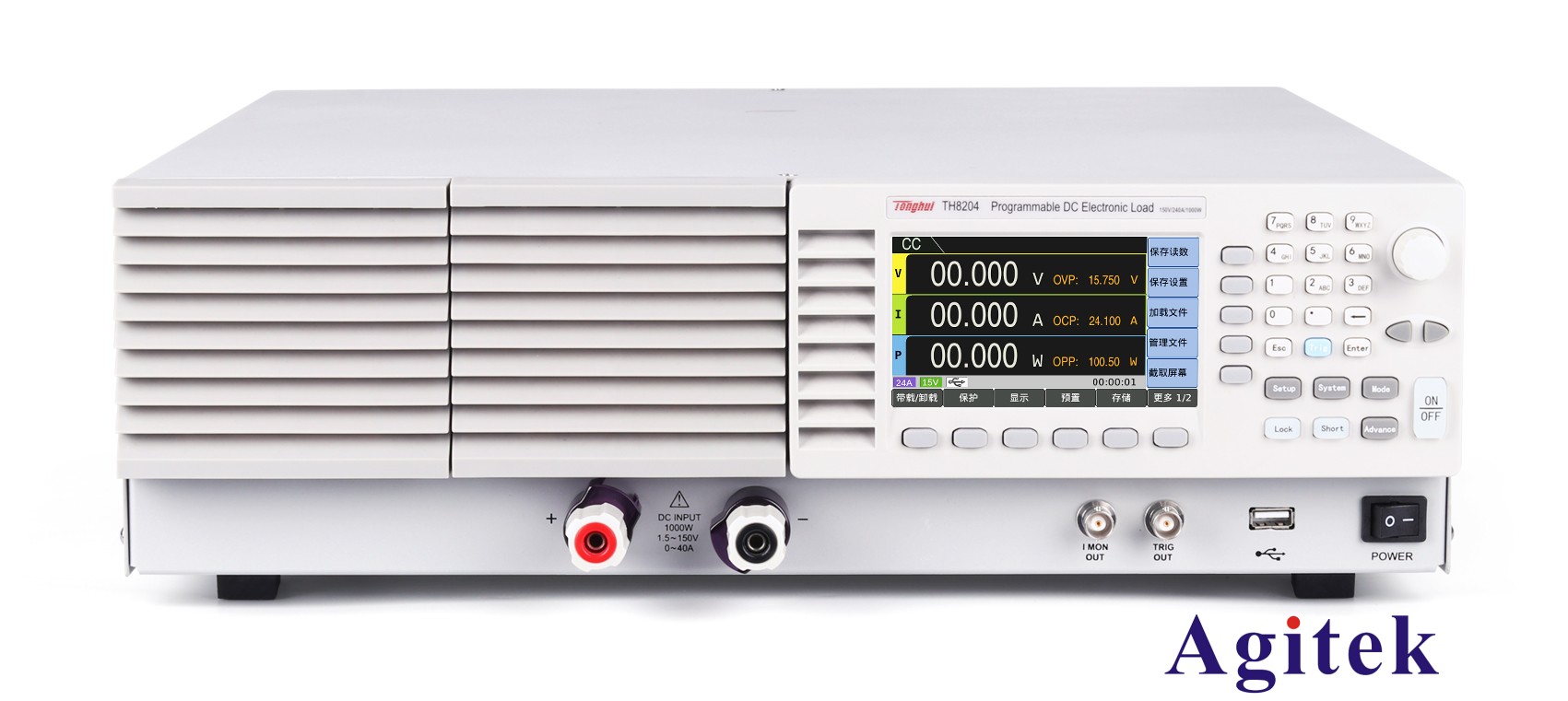

同惠TH8204可編程直流電子負載

       用 MODE ， ▲ ， ▼ 鍵選擇當前通道負載模式。按MODE鍵可以顯示選定通道的當前負載模式。當前負載模式可以用 ▲ ，▼ 和 ENTER 鍵改變。重復按 ▼ 鍵，控制單元將依次顯示：

　　CCL -> CCH -> CCDL -> CCDH -> CRL -> CRH -> CV然后回到CCL。

　　按 ENTER 鍵選擇并確定。

　　注意：存儲在控制單元中的八種操作模式的設置數據是相互獨立的，改變?nèi)魏我环N模式的設置不影響到其他模式的設置。存儲設置(SAVE)時只有當前模式的設置數據被保

　　CC，CR模式的負載和轉換率設置是相似的。CV模式設置電壓和響應速度。單通道型號的模組，在CC，CR，CV模式下具有兩套設置，按負載上的 A/B 鍵接切換。

　　設置CC模式拉載

　　CC模式細分為四種操作方式：CCL, CCH, CCDL, CCDH.。負載以電流的大小方式設置，單位是安培。轉換率的單位在低電流擋是毫安/微秒，在高電流擋是安培/微秒。CC模式的四種操作方式的緩沖區是相互獨立的，改變其中一種的設置不影響其他。下面的例子說明如何在CC模式下設置負載，負載的型號是L300。注意，首先應選擇通道。

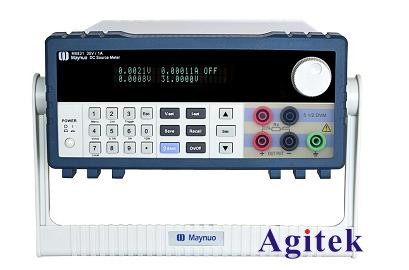

美爾諾(Maynuo)M88系列可編程直流電子負載

　　1.選擇范圍/功能

　　按 MODE 鍵 ，用 ▲ 或 ▼ 選擇CCL按 ENTER 鍵確定。

　　CCL： 靜態低電流擋 CCH： 靜態高電流擋

　　CCDL：動態低電流擋 CCDH： 動態高電流擋

　　2.設置電流

　　從0到各個檔位的最大值之間分為方便用4000步。設置level1(A)電流為2A：按 ，ENTER 鍵;設置level2 (B)電流為1A：按 1 ， ENTER 鍵。

　　3.設置轉換率

　　每一個檔位分為250步。設置上升率為50mA/μS ：依次按 5 鍵， 0 鍵，和 ENTER;下降率為60mA/μS：依次按 6 鍵，0 鍵，和 ENTER 鍵。

　　4.設置動態(DYNAmic)周期

　　動態(DYNAmic)周期有參數T1和T2需要設置。設置參數T1為0.1mS：依次按0 鍵，-鍵，1鍵和 ENTER 鍵;設置參數T2為0.2mS：依次按 0鍵，2 鍵，.鍵和ENTER鍵。動態(DYNAmic)周期的參數范圍是0.025μS 到30Sec。

       以上就是直流電子負載儀設置負載操作方法，欲了解跟多信息，歡迎訪問安泰測試進行咨詢了解。
