正確對矢量信號發生器進行校準

　　在近期的咨詢中，有客戶咨詢安泰測試問怎么校準矢量信號發生器，需要校準矢量信號發生器的哪些參數，購買之后不是很清楚。今天安泰測試就用一篇文章為大家介紹矢量信號發生器儀器校準步驟，快來一起看看吧。

　　一、頻率校準

　　如果頻譜儀被振動、運輸、長時間放置，或環境溫度發生變化，頻譜儀的頻率調諧就會發生變化，從而產生頻率測量誤差。在嚴重的情況下，通過頻率校準可以消除被測信號左右搖擺。在校準過程中，光譜儀的掃描時間、中心頻率、跨度(掃寬)以300MHz信號為參考信號、校準YIG主線圈延遲、二次線圈靈敏度和掃頻靈敏度，使光譜儀的頻率調整范圍正常。

　　校準方法：

　　校準信號(CAL輸出)通過頻率/振幅校準電纜連接到光譜儀的信號輸入端。按[CAL][CAL]〔CALfreq〕進入頻率校準程序。校準后,“校準完成”信息出現在屏幕上。按下[『calstore』]鍵，將校準數據存儲在儀器的E2PROM中。

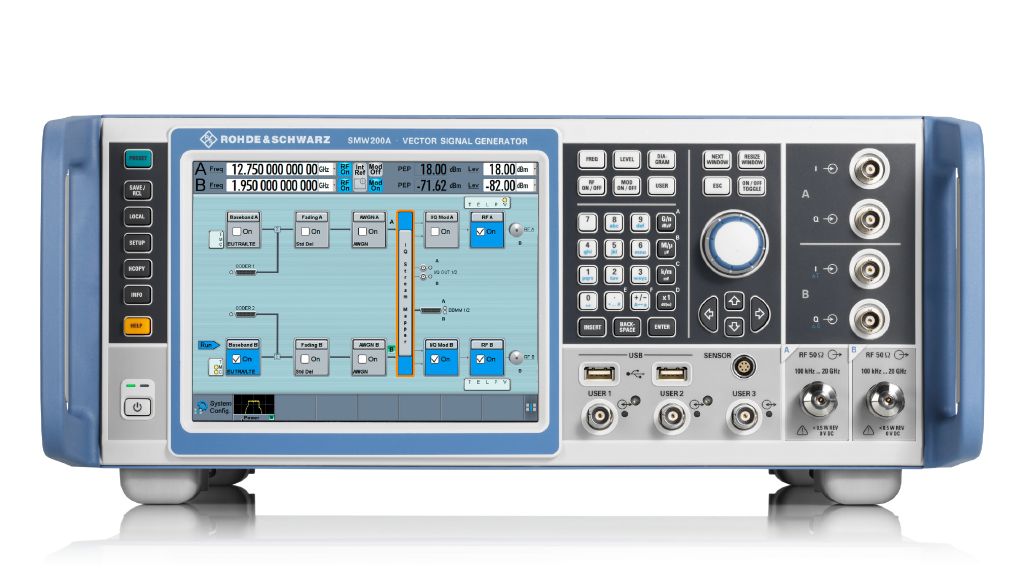

SMW200A矢量信號發生器

　　二、振幅校準

　　當光譜儀測量振幅精度發生變化時，儀器可通過振幅校準程序滿足工廠標準，就像頻率校準一樣。該過程主要利用300MHz信號作為參考信號，測量并修正光譜儀的全通道幅度、分辨率帶寬濾波器、對數放大器和輸入衰減器的誤差。

　　校準方法：

　　使用頻率/振幅校準電纜將校準信號(CAL輸出)連接到光譜儀的信號輸入端。按【CAL】【CALAMP】，進入振幅校準程序的光譜儀。校準后,“校準完成”信息出現在屏幕上。按下[『calstore』]鍵，將校準數據存儲在儀器的E2PROM中。

　　三、預選器的校準(YTF)

　　安泰測試儀器維修中心認為，預選儀的掃頻和跟蹤是頻譜儀諧波段的關鍵。在機器的設計中，采用獨立于第一本振的驅動電路來校準和驅動每個波段。第一振蕩器和預選器的遲緩和延遲在頻譜分析儀的快掃、慢掃和跨帶掃過程中得到了補償，大大提高了YTF的跟蹤特性。如果諧波頻段的頻譜分析儀有5dB或更大的范圍誤差，則通常是由于放置時間長、環境溫度變化大造成的。預選跟蹤器不良會造成幅度測量誤差，甚至沒有信號，因此此時應進行YTF校準。

　　校準方法：

　　使用YTF校準電纜，將100MHz梳狀信號連接到光譜儀的RF輸入端。按[CAL][CALYTF]進入YTF校準程序。校準后,“校準完成”信息出現在屏幕上。按下[『calstore』]鍵，將校準數據存儲在儀器的E2PROM中。

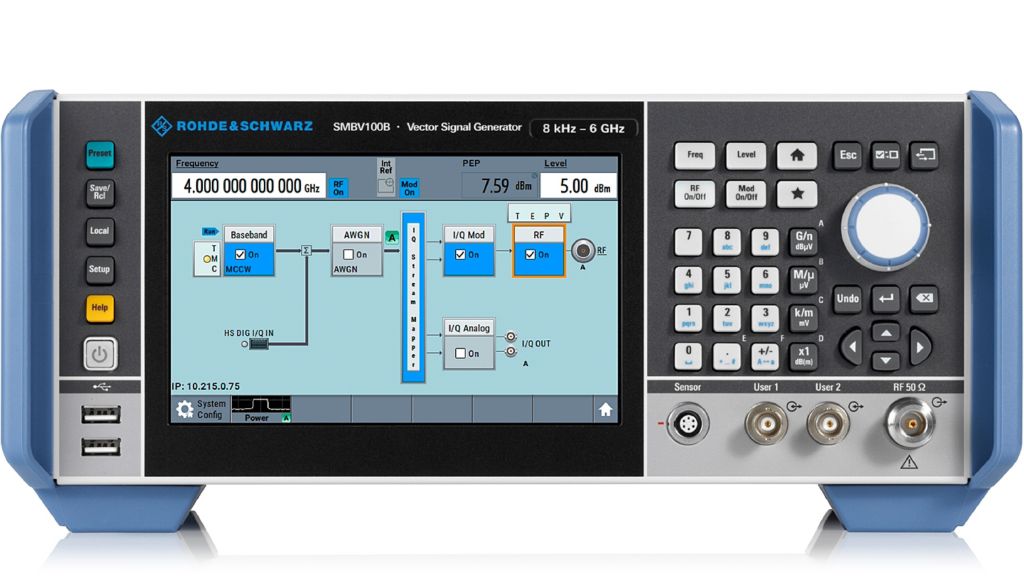

SMBV100B矢量信號發生器

　　以上就是矢量信號發生器的校準方法，你學會了嗎？如果還有疑問，歡迎訪問安泰測試官方網站進行咨詢。
