為什么頻譜分析儀沒有從“0”頻率開始

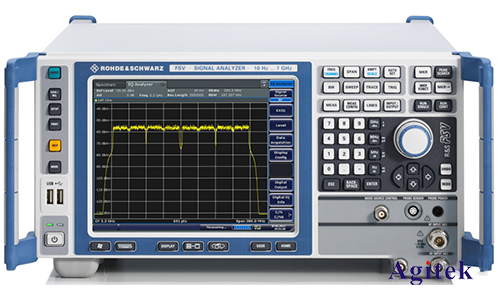

　　為什么頻譜分析儀沒有從“0”頻率開始？以R&S頻譜分析儀為例。外殼上的頻率標的范圍為xxkHz。-xxGHz，與下面10Hz~7GHz相比，低頻探測范圍更高。

　　從0kHz開始的原因是什么?

　　今日看到一些資料，講基本原理，里面提到拿出來一起看看：

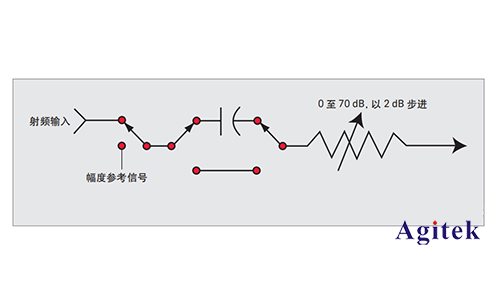

　　在輸入端接近前方有一個射頻輸入衰減器，示意圖如下：

　　儀器制造商解釋:隔離直電容用于防止分析儀因DC信號或信號的DC偏置而損壞，但會減少低頻信號，使一些頻譜儀的最低可用起始頻率增加到9kHz、100kHz或10MHz。

　　這與DCBLOCK、示波器交流耦合一模一樣，都是輸入端電容的效果，并非理想的BLOCK掉頻率為“0”的信號，而是將“0”向上的一點點連接起來，也一起block掉了。

　　電源測試中DCblock的低頻阻礙作用陷阱，示波交流耦合現在有兩種傳統和數字頻譜分析儀。

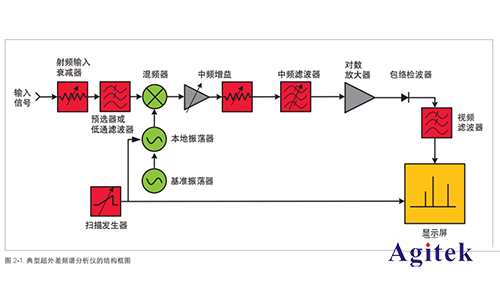

　　傳統上，大概就是把“輸入信號”和“本振信號”混合在一起，移動頻譜，移動到儀器設置的濾波器上，然后提取振幅。

　　最近，好像這些混頻器件都沒了，都是數字化的，只保留了analog前端，所有的數字信號都是離散后處理的。

　　這就是為什么頻譜分析儀沒有從“0”頻率開始的相關介紹。如果您在使用中有其他問題，歡迎訪問安泰測試。
