光纖激光器測試紅外熱像解決方案

　　高效采集溫度點，保障激光器安全運行

　　光纖激光器的整體電-光效率為30%~35%，有些可達到40%，大部分能量以熱能形式耗散掉，針對光纖激光器的光纖焊點、耦合點等各個廠家都有嚴格的規定，如最高不能超過45℃。若超過設定的最高溫度，將影響光纖激光器的品質和使用壽命，甚至在長時間使用中，光纖激光器發生自燃，引發事故。使用紅外熱像儀，對各部件溫度進行7×24小時全天候監測，能及時有效地發現熱缺陷，保障光纖激光器的安全運行。

　　激光器焊點質檢

　　在生產和研發中都需要關注焊點與設備的溫度。以 生產為例，一臺功率在1000瓦的設備生產一般50小時左右，上面有7~8個焊點，在恒溫25℃的環境中測試，設備功率從100、200、300逐級增加到1000瓦最大功率。使用熱像儀監測所有點的溫度，可以精準測溫，及時知曉溫度值是否在正常范圍內。

　　檢測合束器

　　光纖激光器存在較大的光功率損耗，大功率的合束器需要強制冷卻，光纖激光器廠家會在合束器出廠前，使用紅外熱像儀對合束器逐一做來料檢測，使用FOTRIC熱像儀可以精準檢測殼體溫度、端(泵浦端)/出端光纖溫度等，避免不合格的合束器影響激光器的整機質量。

　　泵浦源質量檢測

　　泵浦的整體電-光轉換效率約40%，有些能達到50%，發熱量很大，而溫度直接影響芯片輸出的激光波長，使用FOTRIC熱像儀對泵浦源進行殼體、電源管腳焊點、尾套、尾纖等溫度檢測，保證整體質量，降低被退貨的概率。

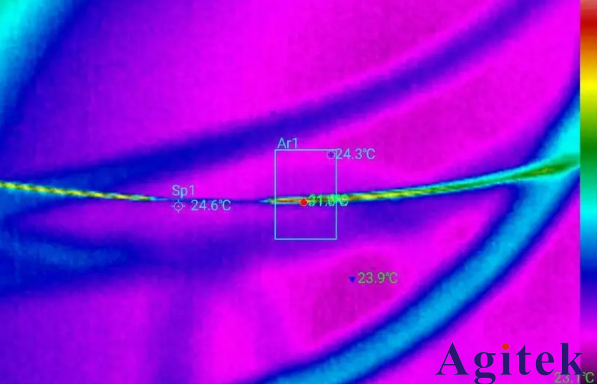

　　檢查鍍膜破損

　　光纖來料檢測時用激光器打入激光，如果有鍍膜破損的地方會漏光產生高溫，使用FOTRIC熱像儀就可以快速查看整個光纖表面是否有鍍膜破損的情況，確定設備的缺陷點，提高檢查效率，保障設備的安全。

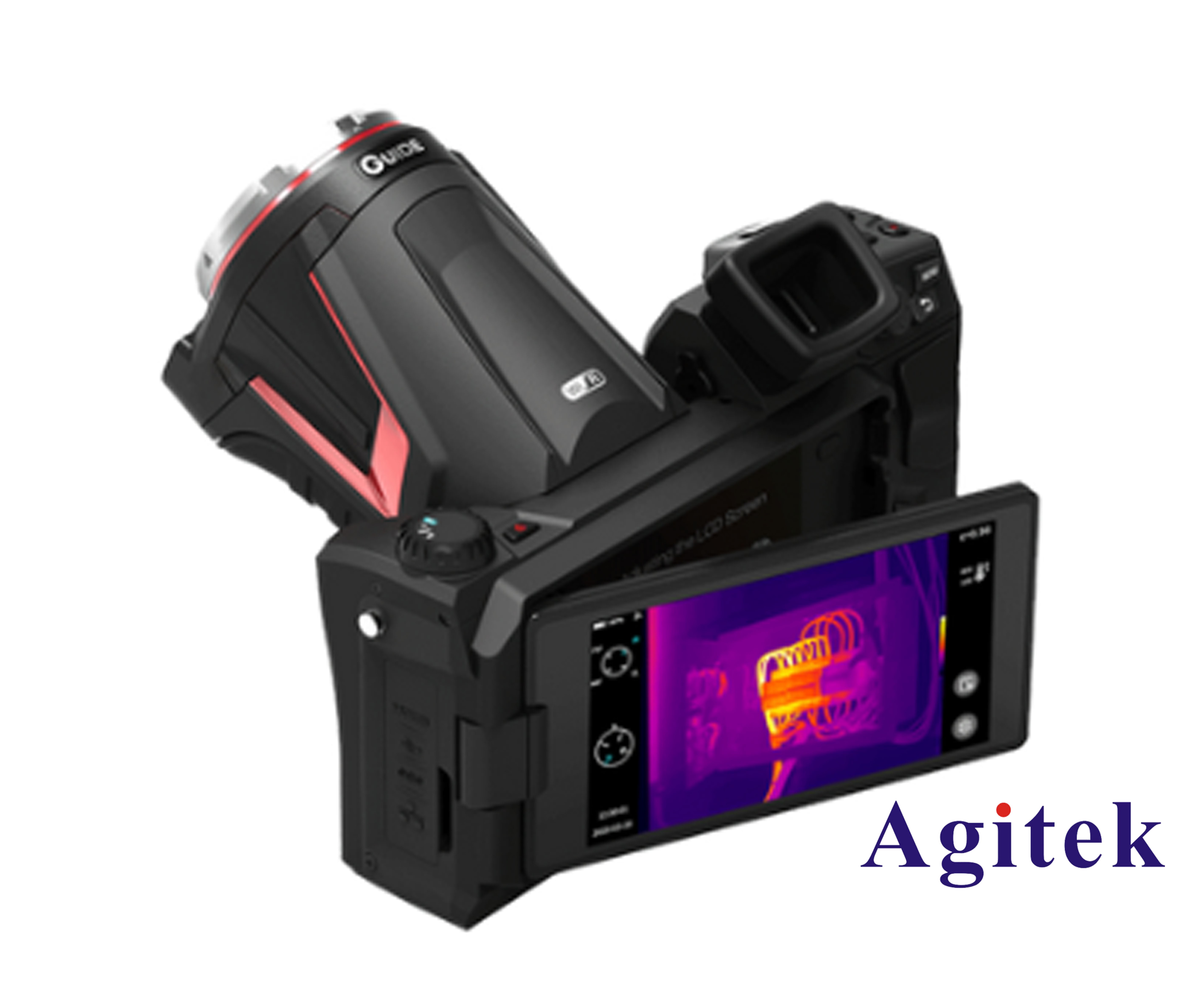

ps系列高性能紅外熱成像儀

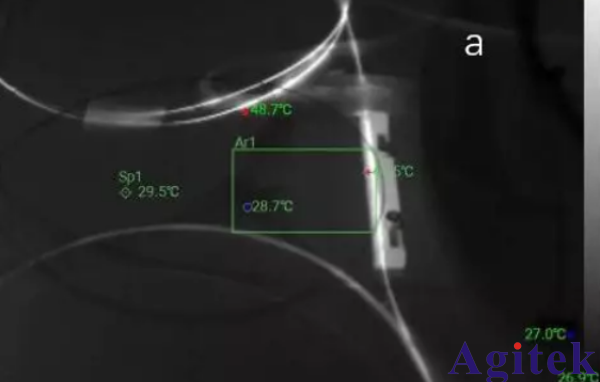

　　激光反射保護驗證檢測

　　高品質的光纖激光器需具備反射保護機制，光纖激 光器在出廠前會進行模擬測試，反向輸入一定功率 的激光，反射保護測試中各部件的溫度原則上都不 能超過45℃，其中紅外熱像儀是確保其品質的有效檢測手段。

       以上光纖激光器測試紅外熱像解決方案，欲了解更多有關信息，歡迎登陸安泰測試進行咨詢。
