臺式數字萬用表手動測電壓VS萬用表軟件測試

　　數字萬用表可以測量電流、電壓、電阻、溫度等多種參數，是電子工程師必備的儀器之一。本篇文章納米軟件Namisof小編將為大家分享：使用臺式數字萬用表手動測電壓和萬用表軟件測電壓的方法。本次將用DMM6500臺式數字萬用表為大家進行演示說明。

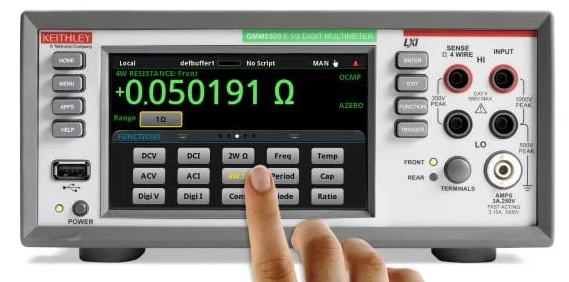

　　一、DMM6500臺式數字萬用表手動測試電壓步驟

　　1、將設備連接到儀器

　　1.1 將測試引線連接到 INPUT HI 和 LO 端子;

　　1.2 將 INPUT HI 和 INPUT LO 連接到引線;

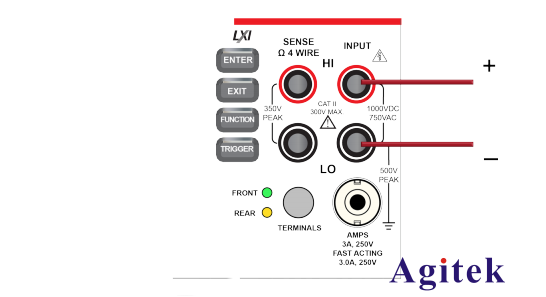

　　使用前面板連接

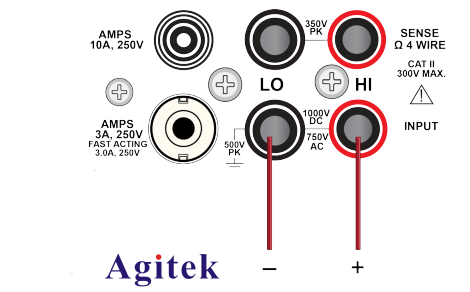

　　使用后面板連接

　　2、儀器設置操作步驟

　　完成相關的引線連接后，您需要：

　　重新啟動儀器;

　　將范圍設置為10 V;

　　選擇直流電壓功能;

　　在50 Hz線路頻率下，將NPLC設置為10;

　　將輸入阻抗設置為 Auto(自動);

　　打開自動歸零功能(這使儀器可以通過檢查參考測量值來優化讀數準確性);

　　啟用計數為100的重復濾波器(這樣可以減少噪聲誤差，因為通過對測量求平均值可使結果更穩定);

　　從前面板或遠程接口生成讀數;

　　這里我們從DMM6500前面板運行此示例：

　　1. 按前面板上的POWER(電源)開關以打開儀器;

　　2. 選擇 REAR(后部)端子;

　　3. 在Functions(功能)滑動屏幕上，選擇DCV;

　　4. 在HOME(主頁)屏幕的上半部分，將 Range(范圍)設置為10V;

　　5. 滑動至SETTINGS(設置)屏幕;

　　6. 將NPLC設置為10;

　　7. 選擇OK(確定);

　　8. 將Input Z(輸入Z)設置為 Auto(自動);

　　9. 確認已選擇 Auto Zero(自動歸零);

　　10. 按 MENU(菜單)鍵;

　　11. 在Measure(測量)下，選擇Calculations(計算);

　　12. 將過濾器設置為On(打開);

　　13. 選擇Settings(設置)圖標;

　　14. 將Type(類型)設置為Repeat(重復);

　　15. 將Count(計數)設置為100;

　　16. 選擇OK(確定);

　　17. 按HOME(主頁)鍵;

　　完成上述操作后，測量值將顯示在 HOME(主頁)屏幕的頂部區域，讀數之間有幾秒間隔。如果將重復濾波器計數設置為100、NPLC設置為10，測量周期時間會較慢但準確;您可以根據具體應用需求調整設置值，在速度和準確性之間做合適的選擇。

　　二、DMM6500臺式數字萬用表軟件測試電壓步驟

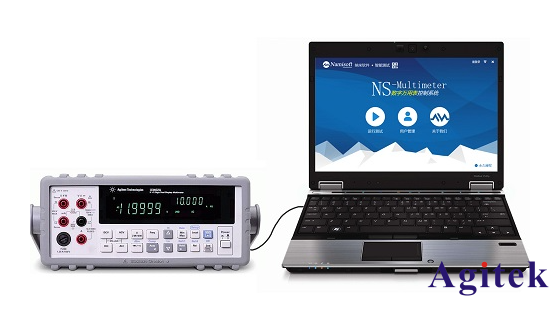

　　NS-Multimeter 數字萬用表軟件實現對絕大多數數字萬用表的控制，通過此系統軟件您不僅能夠在獨自一人的情況下方便快捷地實現數字萬用表所有的常用功能，還可以實現測試數據的圖表形式顯示以及數據自動保存，在電腦旁就可以完成對數字萬用表的控制操作，極大提高了測試效率。

　　數字萬用表軟件可遠程進行單臺多臺儀器控制，方便用戶任意時間、任意地點的操作。

　　兼容市面上所有具有GPIB、USB、RS232、LAN、RS485、TTL、藍牙任意一種程控接口的儀器的數字萬用表，如：福祿克(Fluke)、是德科技(Keysight)、Agilent(安捷倫)、吉時利(Keithley)、普源(Rigol)、泰克(Tektronix)、同惠等。

　　在數字萬用表軟件參數配置界面模塊中，可對萬用表的測試項目、量程、測試間隔、位數、測試時長、數據存儲路徑進行選擇配置。測試項目分為直流電壓、交流電壓、直流電流、交流電流、兩線電阻、四線電阻，測量量程根據萬用表型號的不同會有差別，測量間隔時間是用戶期望的采樣間隔時間，不同萬用表采樣一次所需的最短時間也不相同，用戶可手動輸入測量間隔，若輸入值小于0，系統會彈窗提示用戶重新輸入。

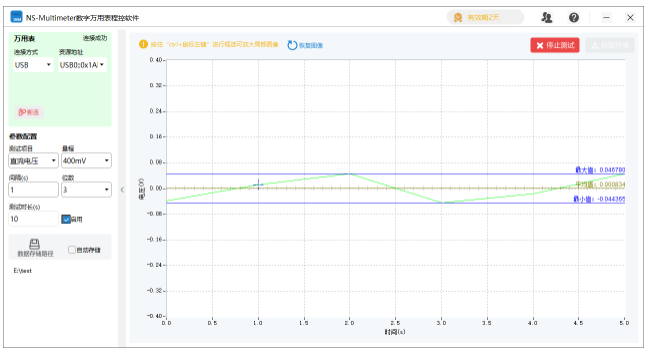

　　運行測試界面

　　在數字萬用表軟件運行測試界面中，可使用ctrl+鼠標左鍵可對測試圖像進行局部放大操作，便于用戶觀察，測試結束后原始記錄保存。

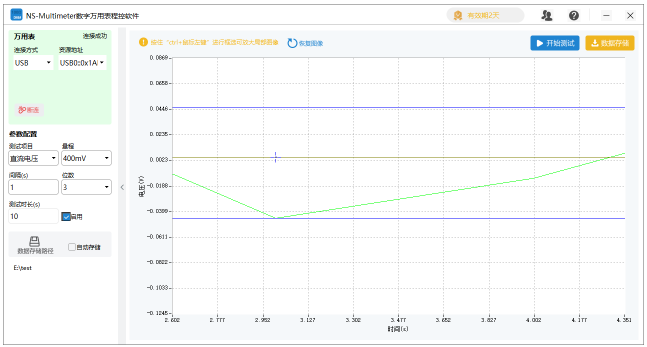

　　局部放大圖像界面

　　數字萬用表上位機軟件支持測試數據上傳，以及自動保存各種測試結果(Excel、.csv、.txt等格式)。

       以上就是臺式數字萬用表手動測電壓VS萬用表軟件測試，想要了解更多信息，歡迎登陸安泰測試進行咨詢。
