普源RSA5000頻譜分析儀的應用-EMI測試

       EMI作為電磁兼容性測試(EMC)的重要組成部分，是對電子產品電磁干擾的綜合評價，是產品質量安全認證的重要指標之一。但很多產品在正式測試評估時，會遇到產品測試不合格，導致生產停滯、研發返工，甚至嚴重損失人力物力。普源Rigol產品全方位助力EMI測試，提供經濟實用的解決方案。

　　RSA5000實時頻譜分析儀，配備實時分析 (RTSA)、掃頻分析(GPSA)功能及矢量網絡分析模式(VNA，僅限N型號)，可選矢量信號分析應用軟件(VSA)及EMI測量應用軟件(EMI)，擁有優異的性能及指標。其頻率范圍9kHz至3.2GHz/6.5GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。結合符合CISPR標準的濾波器，對產品進行傳導及輻射的預測試，從而發現其傳導/輻射騷擾源并改善，加速產品上市。

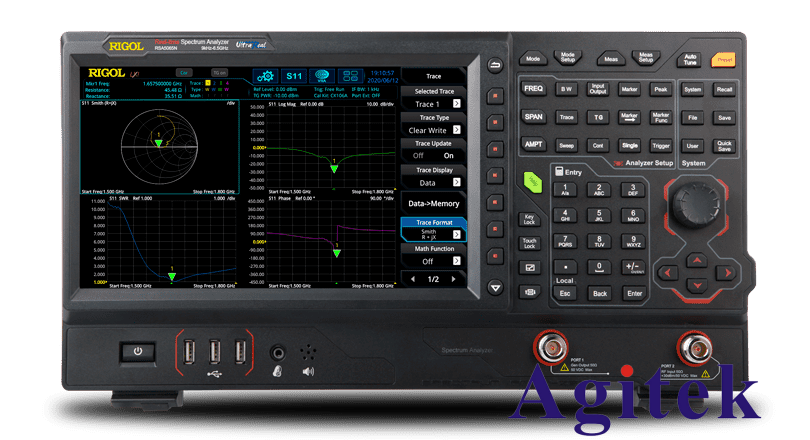

RSA5000實時頻譜分析儀

　　EMC測試又叫做電磁兼容(EMC)，指的是對電子產品在電磁場方面干擾大小(EMI)和抗干擾能力(EMS)的綜合評定，是產品質量重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。 普源精電（Rigol）提供完整的 EMI 預一致性測試解決方案，包括掃描、峰值測試、限制線和多個同步 CISPR 檢測器。使用頻譜分析儀，通過EMI測量模式，工程師可以在整個設計過程中比較、分析EMI問題并生成報告。

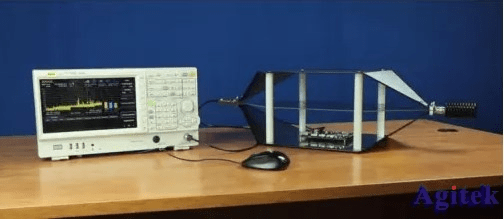

　　一、輻射預兼容測試

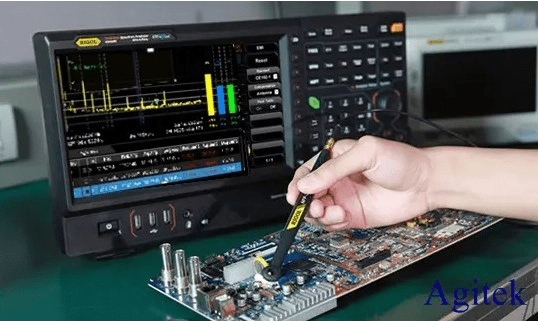

　　EMC標準認證測試是一種遠場測試。遠場測試可以給出頻率信息，即哪些頻點超標，但沒有位置信息。通過近場測量可以輕松實現干擾定位，甚至可以精確到IC管腳進行具體走線，從而確定干擾原因。

　　二、傳導預兼容測試

　　傳導干擾主要出現在30MHz以下的頻率。對于電源端傳導干擾，主要測量被測設備沿電源線向電網發射的干擾電壓;它還包括通過信號線傳輸到其他外圍設備的干擾信號。

　　三、Rigol RSA系列內置EMI預測試應用軟件

　　?內建CISPR帶寬和偵測器

　　?自動掃描多個段

　　?限制線和自動峰值/限制搜索

　　?使用不同偵測器的最多3條跡線

　　?記錄頻率顯示

　　?使用三個偵測器在標記或感興趣的信號上進行實時量測

　　?天線，LISN，電纜和前置放大器的校正

　　四、EMI推薦Rigol配置方案

　　?主機：RSA5000系列頻譜分析儀

　　?近場探頭：NFP-3(適用于EMI輻射預測試)

　　?內置EMI預測試應用軟件：RSA5000-EMI/RSA3000-EMI

　　?上位機EMI預測試應用軟件：S1210

　　?準峰值檢波器/EMC濾波器：RSA5000-EMC/RSA300-EMC/EMI-DSA800

　    以上就是普源RSA5000頻譜分析儀的應用-EMI測試的介紹，更多詳情信息，歡迎登陸安泰測試進行了解。
