頻譜分析儀分類及應該注意的指標

　　頻譜分析儀分為掃頻式和實時分析式兩類,頻譜分析儀的主要技術指標有頻率范圍、分辨力、分析譜寬、分析時間、掃頻速度、靈敏度、顯示方式和假響應。了解頻譜分析儀的分類及主要指標方便用戶更好的使用頻譜分析儀。

　　頻譜分析儀分類

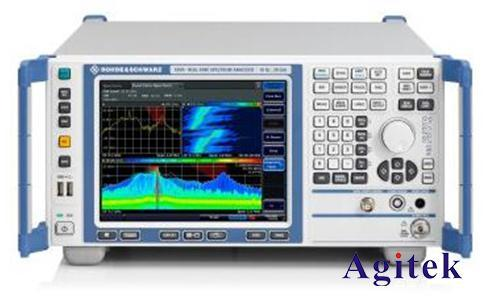

　　1、掃頻式頻譜分析儀它是具有顯示裝置的掃頻超外差接收機，主要用于連續信號和周期信號的頻譜分析。它工作于聲頻直至亞毫米的波頻段，只顯示信號的幅度而不顯示信號的相位。它的工作原理是：本地振蕩器采用掃頻振蕩器，它的輸出信號與被測信號中的各個頻率分量在混頻器內依次進行差頻變換，所產生的中頻信號通過窄帶濾波器后再經放大和檢波，加到視頻放大器作示波管的垂直偏轉信號，使屏幕上的垂直顯示正比于各頻率分量的幅值。本地振蕩器的掃頻由鋸齒波掃描發生器所產生的鋸齒電壓控制，鋸齒波電壓同時還用作示波管的水平掃描，從而使屏幕上的水平顯示正比于頻率。

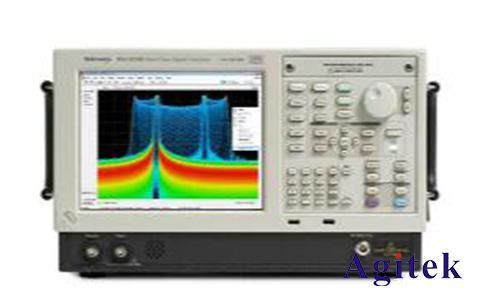

　　2、實時式頻譜分析儀在存在被測信號的有限時間內提取信號的全部頻譜信息進行分析并顯示其結果的儀器主要用于分析持續時間很短的非重復性平穩隨機過程和暫態過程，也能分析40兆赫以下的低頻和極低頻連續信號，能顯示幅度和相位。正交型數字式本振是掃頻振蕩器，當其頻率與被測信號中的頻率相同時就有輸出，經積分處理后得出分析結果供示波管顯示頻譜圖形。正交型本振用正弦和余弦信號得到的分析結果是復數，可以換算成幅度和相位。分析結果也可送到打印繪圖儀或通過標準接口與計算機相連。頻譜分析儀的技術指標頻譜分析儀的主要技術指標有頻率范圍、分辨力、分析譜寬、分析時間、掃頻速度、靈敏度、顯示方式和假響應。

　　1、頻率范圍：頻譜分析儀進行正常工作的頻率區間。現代頻譜儀的頻率范圍能從低于1赫直至300吉赫。

　　2、分辨力：頻譜分析儀在顯示器上能夠區分最鄰近的兩條譜線之間頻率間隔的能力，是頻譜分析儀最重要的技術指標。分辨力與濾波器型式、波形因數、帶寬、本振穩定度、剩余調頻和邊帶噪聲等因素有關，掃頻式頻譜分析儀的分辨力還與掃描速度有關。分辨帶寬越窄越好。現代頻譜儀在高頻段分辨力為10～100赫。

　　3、分析譜寬：又稱頻率跨度。頻譜分析儀在一次測量分析中能顯示的頻率范圍，可等于或小于儀器的頻率范圍，通常是可調的。

　　4、分析時間：完成一次頻譜分析所需的時間，它與分析譜寬和分辨力有密切關系。對于實時式頻譜分析儀，分析時間不能小于其最窄分辨帶寬的倒數。

　　5、掃頻速度：分析譜寬與分析時間之比，也就是掃頻的本振頻率變化速率。

　　6、靈敏度：頻譜分析儀顯示微弱信號的能力，受頻譜儀內部噪聲的限制，通常要求靈敏度越高越好。動態范圍指在顯示器上可同時觀測的最強信號與最弱信號之比。現代頻譜分析儀的動態范圍可達80分貝。

　　7、顯示方式：頻譜分析儀顯示的幅度與輸入信號幅度之間的關系。通常有線性顯示、平方律顯示和對數顯示三種方式。

　　8、假響應：顯示器上出現不應有的譜線。這對超外差系統是不可避免的，應設法抑止到最小，現代頻譜分析儀可做到小于-90分貝毫瓦。

　　以上就是頻譜分析儀分類及主要指標分析，如您在使用中還有其他問題，歡迎登陸安泰測試。
