高頻信號發生器的基本組成原理介紹

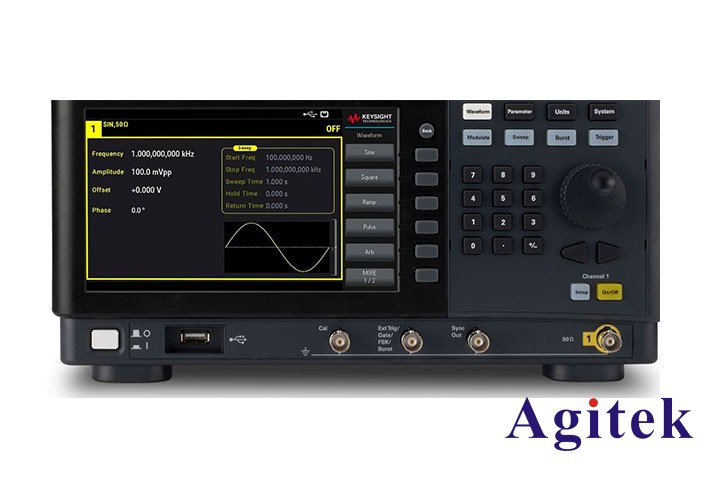

　　高頻信號產生器主要用來供給各種電子測量儀器或其他電子設備的高頻信號,如向電橋、測量線、諧振回路、天線等供給高頻信號能量，以便測試其性能。高頻信號發生器一般具有較大的輸出功率，但輸出信號的頻率和幅度可能有較大的誤差，其波形可能有較大的失真。

　　高頻信號，顧名思義就是頻率較高的信號。在電子學上和高速數字設計領域，分別有不同的判斷標準。高頻低頻不僅要看信號的頻率，還要看信號的上升沿與下降沿時間。一般兆級的信號就可以看做是高頻了。

　　低頻信號頻率較低的信號。說的確切些，一般射頻范疇10M以下的，一般電路里1M以下的。低頻指應用于某一技術領域中的最低頻率范圍。例如，無線電波段中，將30～300千赫范圍內的頻率稱低頻；電子放大電路中，將接近音頻(20赫茲～2萬赫茲)的頻率稱為低頻。一般是指20HZ-160HZ這一段頻率。在整個人耳所能聽到的聲音中，低頻是聲音的基礎，是聲音的厚度。

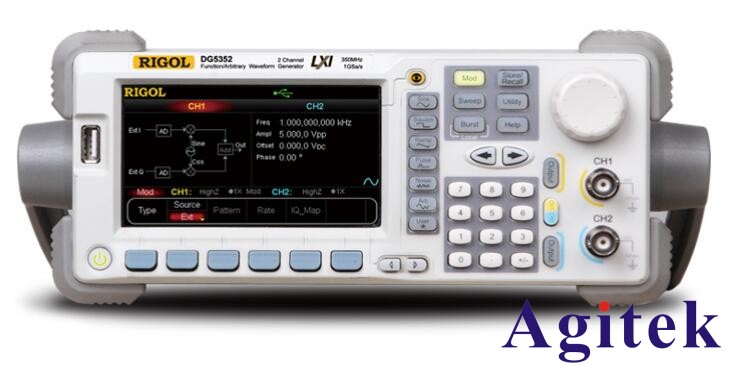

　　高頻信號發生器的基本組成原理

　　(1)主振級高頻信號發生器主振級的作用是產生頻率可在一定范圍內調節的高頻正弦波信號。信號發生器的頻率特性，如頻率范圍、頻率穩定度和準確度、頻譜純度等主要由主振級決定。為了保證信號發生器有較高的頻率穩定度，一般采用電感反饋或變壓器反饋的單管振蕩電路或雙管推挽振蕩電路。

　　(2)緩沖級-冷凍干燥機

　　放大主振級輸出的高頻信號;在主振級和后續電路間起隔離作用，以提高振蕩頻率的穩定性。

　　(3)調制級

　　用外調制信號或內調制信號對主振信號調幅，輸出調幅信號，以適應某些測量的需要。

　　(4)內調制信號發生器

　　高頻信號發生器使用的調制信號有內調制信號和外調制信號兩種。內調制信號一般由RC振蕩器產生，頻率一般為400 Hz和1 000 Hz兩種。外調制信號則通過面板接線柱輸入。外調制和內調制的轉換通過開關控制。

　　(5)輸出級

　　高頻信號發生器中的輸出級電路的作用有:①放大、衰減調制器的輸出信號，使信號發生器輸出電平有足夠的調節范圍;②濾除不需要的頻率分量;③保證輸出端有固定的輸出阻抗(50 SZ)。它一般由放大器、濾波器和粗、細衰減器等組成。為了適應不同的使用條件，要求輸出電平既能步級衰減，又能連續調節。
