普源示波器的調節和使用方法

　　作為電子工程師，在測試電路中都會用到示波器，普源示波器作為國產示波器是針對最廣泛的主流數字示波器市場的設計、調試、測試的需求而設計的數字示波器。利用示波器，就能夠觀察測量不同信號隨著時間或者信號的變化。安泰測試為大家介紹一下怎么調節使用普源示波器。

　　普源示波器怎么調節使用?

　　1、示波器通電預熱;

　　2、、調節低頻信號發生器面板上的有關旋鈕，使輸出信號為某個要求的頻率和電壓值(例如1000Hz，5mV)。

　　3、用示波器觀察低頻信號發生器的輸出信號的頻率、周期和幅值、并與低頻信號發生器面板上表示出的輸出信號的頻率和電壓值相比較看是否一致。

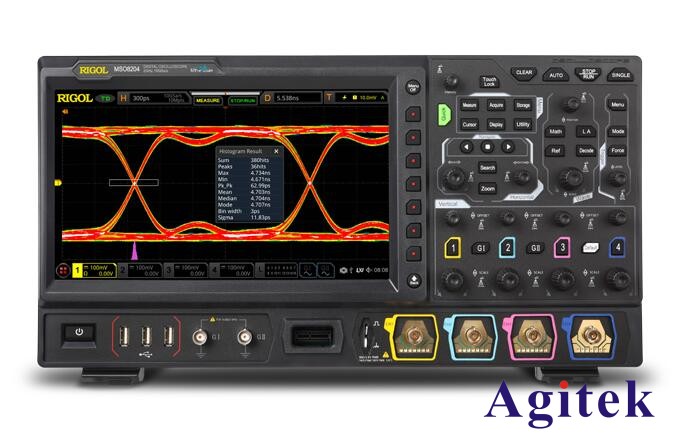

普源MSO8000數字示波器

　　普源示波器測量方法

　　1、電壓測量

　　在測量輸入信號電壓時，應將靈敏度選擇開關“V/div”的“微調”旋鈕順時針方向旋至“校準”的位置。

　　這樣就可以按照“V/div”的指示值直接計算出被測信號的電壓值。由于被測信號一般含有交流分量和直流分量，所以在測試時應注意選擇輸入耦合開關。

　?、?交流電壓的測量

　　a. 將Y軸輸入耦合開關“DC-⊥-AC”置于“AC”處，若信號頻率較低，則應置于“DC”處。

　　b. 將被測信號波形移至示波器的示波管屏幕的中心位置，并按照坐標刻度的分度讀取整個波形所占Y軸方向的刻度數。

　　c. 如果使用探頭測量，應將探頭的衰減量計算在測量結果中。

　　例如：雙蹤示波器的Y軸靈敏度開關“V/div”位于“0.1V/div”的位置上，“微調”置于校準位置，如果被測量的信號波形所占Y軸的坐標幅度Y為4div，則此時的信號電壓峰-峰值為0.4V

　　VP-P=V/div×Y(div)=O.1×4=0.4(V)

　　信號電壓(有效值)為：

　　V=(0.4÷2)×0.707=0.1414(V)

　　如果采用探頭測量，示波器面板上的開關位置不變，顯示的波形幅度仍為4div，則考慮探頭衰減10倍的因素，被測信號電壓的有效值為：

　　V=(0.4÷2)×0.707×10=1.414(V)

　?、?直流電壓的測量

　　a. 將觸發方式開關置于“自動”或“高頻”的自激工作狀態，調節相關旋鈕使示波器的屏幕上顯示出水平時基線。

　　b. 將Y軸輸入耦合開關“DC-⊥-AC”置于“⊥”位置，并調整垂直移位旋鈕使時基線位于示波器屏幕中部的零電平參考基準線位置，此時的時基線位置即為零電平參考基準線的位置。

　　c. 將Y軸輸入耦合開關置于“DC”位置，記下示波器屏幕上時基線與零電平參考基準線之間的距離H。

　　d. 將“V/diV”的指示值與時基線和零電平參考基準線之間的距離H相乘，即可得到所測信號的直流電壓值。

　　2、周期和頻率的測量

　　首先按照交流電壓的測量操作步驟在示波器的屏幕上穩定地顯示出被測信號的波形，然后將示波器的水平掃描開關“t/div”的“微調”旋鈕按順時針的方向旋至“校準”位置。

　　從示波器顯示屏幕上直接讀出被測信號波形一個周期在水平方向所占的格數A，然后將其與“t/div”的指示值相乘便可得到被測信號的周期。

　　例如：雙蹤示波器的X軸靈敏度開關“t/div”位于“0.5ms/div”的位置上，“微調”置于校準位置，如果被測量的信號波形一個周期在水平方向所占的格數A為8div，則此時的該信號的周期為：

　　T=t/div×A=0.5×8=4(ms)

　　由于信號的頻率是周期的倒數，所以該被測信號的頻率為：

　　f=1/T=1/4=250(Hz)

　　如果能在示波器的屏幕上顯示出多個被測信號的周期，則可讀取在X軸方向lOdiv的范圍內被測信號波形的周期數，再計算出信號頻率的方法來進行測量。采用這種方法可以減小頻率的測量誤差，其計算公式如下：

　　f=N/(10×t/div)

　　3、相位的測量

　　采用雙蹤示波器可以測量兩個同頻率信號之間的相位關系，將示波器的Y軸觸發源開關置于“YB”位置，然后利用內觸發的形式啟動示波器掃描，可以測得兩個信號之間的相位差。

　　信號的一個周期在示波器的水平方向上占8div。由于一個信號周期為360゜，因此一個div應為45゜。通過讀取兩個信號在水平方向上的間隔數T(div)，并由以下的計算方法得到兩個被測信號的相位差。

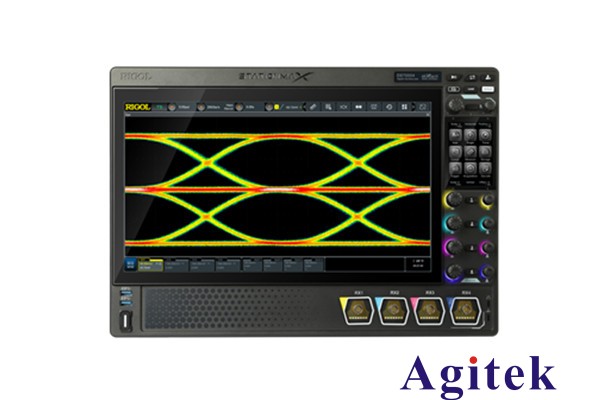

普源示波器DS70000系列

       以上就是普源示波器的調節和使用方法，更多信息歡迎登陸安泰測試進行訪問。
