羅德施瓦茨頻譜分析儀使用注意事項

　   羅德施瓦茨頻譜儀是研究電信號頻譜結構常用的儀器，它的使用要按照正確的使用方法來，具體操作可以看配套的使用說明書。在使用頻譜分析儀時，為了避免損壞，要注意一些事項，包括非相關人員不得隨意使用、開機后應預熱三十分鐘、加電之前確保電源接法正確、測量大功率信號先加上衰減器等。下面一起來了解一下羅德施瓦茨頻譜分析儀使用注意事項吧。

       一、頻譜儀的使用方法

　　頻譜儀主要用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，在使用前，應仔細閱讀使用說明書，了解頻譜儀的各種按鍵的作用，以及它們的操作，看完后，我們就來了解一下頻譜儀的操作步驟：

　　1、按Power On鍵開機。

　　2、開機三十分鐘后進行自動校準，先按Shift+7(cal)，之后再按cal all，這個過程一般會持續三分鐘左右。

　　3、校準好之后設置中心頻率數值，按FREQ鍵，按下FREQ鍵之后我們會看到顯示的數值以及單位。

　　4、按Span鍵，之后輸入掃描的頻率寬度大概值，然后鍵入單位。

　　5、按Level鍵，輸入功率參考電平REF的數值，然后鍵入單位。

　　6、按REF offset on，輸入接頭損耗、線損耗以及儀器之間的誤差值。

　　7、按BW鍵，分別設置分辨帶寬RBW和視頻寬度VBW。

　　8、按Sweep鍵，再按SWP TIme AUTO/MNL輸入掃描時間周期，鍵入單位。

　　9、按shift+Recall鍵，將設置好的信息保存。

　　10、按recall鍵，選擇需調用信息的位置按ENTER，將需要的設置信息調出來。

　　11、按PK SRCH鍵，通過Mark鍵可讀出峰值數值，之后可以判斷峰值是不是合格。

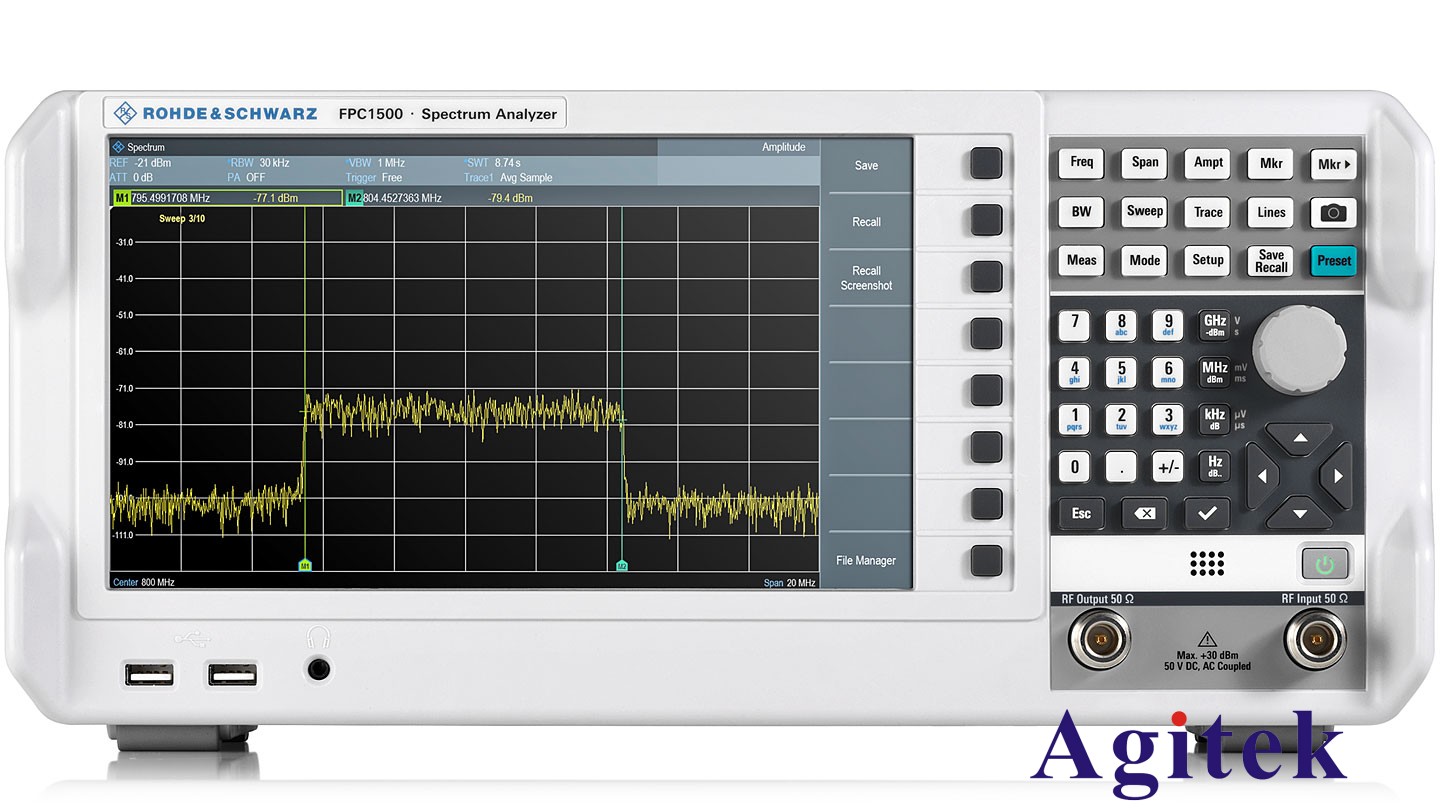

羅德與施瓦茨FPC1500頻譜分析儀

　　二、使用頻譜儀要注意的事項主要有：

　　1、非相關人員不得隨意使用。

　　2、開機后應預熱三十分鐘，當測試環境溫度改變3-5度時，應該重新進行校準。

　　3、加電之前確保電源接法正確，保證地線可靠接地。

　　4、測試信號時一般需要在頻譜儀上接一個轉換頭，注意將轉換頭的螺紋和頻譜儀的螺紋對齊再用力擰，否則容易將螺紋損壞(安裝和拆卸時需要注意)。

　　5、測量大于30dBm的大功率信號時，先加上衰減器在進行測試，以免功率過大將頻譜儀燒壞。

　　6、頻譜分析儀左邊是顯示屏，右邊是操作按鍵。左下角是開關。右邊的操作分為5個部分：FUNCION、MARKE、SYSTEM、CONTROL、DATAENTEY。當選擇某個按鍵時，在顯示屏的右側會出現相應的菜單選項，通過按旁邊的鍵可以選擇對應的操作。

　　7、注意靜電防護，尤其是裸露在外的各個接口的靜電防護。

　　8、頻譜儀輸入端口有一個允許輸入的安全功率，因此輸入信號不能超過頻譜儀所允許的輸入電平。

　　9、如發現儀器異常，交給專業人士檢查，不要擅自維修。

        以上就是羅德施瓦茨頻譜分析儀使用注意事項的介紹，想了解更多，歡迎咨詢安泰測試。
