什么是頻譜分析儀？六個回答為你解答

　　頻譜分析儀有許多不同的名稱，如頻域示波器、跟蹤示波器、諧波分析儀等。其實都是指頻譜分析儀，是一種可以查看電信號頻譜結構的工具。它用于測量信號失真、調制、頻譜純度、頻率穩定性和互調失真。您可以測量某些電路，如放大器和濾波器。該參數是一種通用的電子測量裝置。也可稱為頻域示波器、示波器軌跡、示波器分析器、分析器或傅立葉分析器的諧波頻率特性?，F代頻譜分析儀可以顯示模擬或數字電信號的分析結果，可以分析從低帶寬到小于1 Hz的所有頻段。當確定標準接口時，如果數字電路和微處理器在工具的存儲和計算功能內工作，則可以容易地創建自動測試系統。

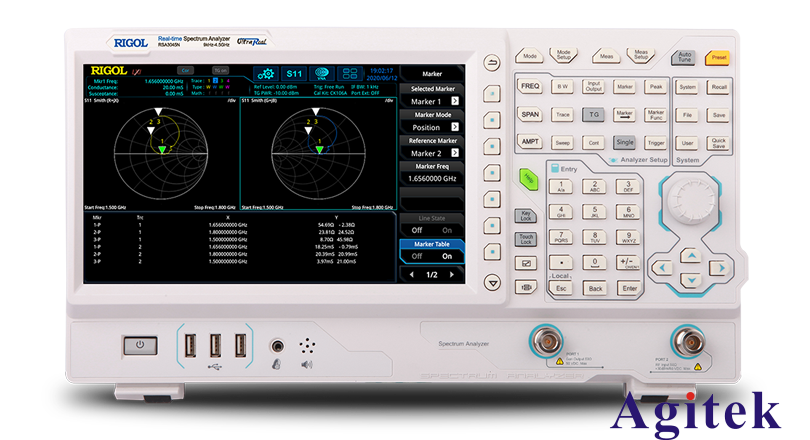

普源實時頻譜分析儀RSA3000系列

　　一、是否有不同類型的頻譜分析儀?

　　有兩種類型的頻譜分析儀，其類型取決于獲取信號頻譜的方法。調諧頻譜分析儀使用超外差接收機對輸入信號頻譜的一部分進行下變頻(使用壓控振蕩器和混頻器)以達到帶通濾波器的中心頻率。超外差架構的壓控振蕩器在一系列頻率上掃描，這支持儀器的完整頻率范圍的假設。快速傅里葉變換(FFT)分析儀計算離散傅里葉變換(DFT)，這是一個數學過程，可以將輸入信號的波形轉換為其頻譜成分。

　　二、何時何地應該使用臺式頻譜分析儀代替手持式頻譜分析儀?

　　臺式頻譜和信號分析儀提供優秀的技術指標和測量應用軟件，而手持式頻譜分析儀更適合現場工程師使用。

　　三、正常情況下能否使用頻譜分析儀對信號進行解調?

　　通過將頻譜分析儀或信號分析儀與 Agilent 89600 VSA 靈活調制分析軟件或測量應用軟件結合使用，您能夠解調廣泛的標準和通用數字信號與制式。

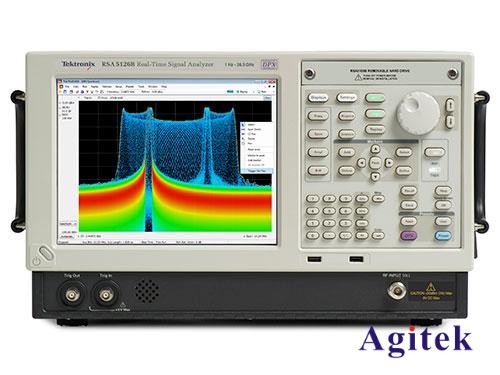

RSA5000B實時頻譜分析儀

　　四、頻譜分析儀能得到實時結果嗎?

　　是的，實時頻譜分析儀采用的是混合法，即利用超外差技術將輸入信號下變頻到較低的頻率，然后利用FFT技術進行分析。

　　五、跟蹤源(tg)的作用是什么?

　　跟蹤是頻譜分析儀上的常見選項之一。

　　當跟蹤源的輸出通過被測部件的輸入端口，該裝置的輸出連接到頻譜分析儀的輸入端口時，頻譜分析儀和跟蹤源就構成了一個完整的自適應掃頻測量系統。

　　跟蹤信號源輸出的信號頻率可以精確地跟蹤頻譜分析儀的調諧頻率。

　　帶跟蹤源選項的光譜儀可以作為簡單的標量網絡分析，觀察被測零件的激勵響應特性曲線，如器件的頻率響應和插入損耗等。

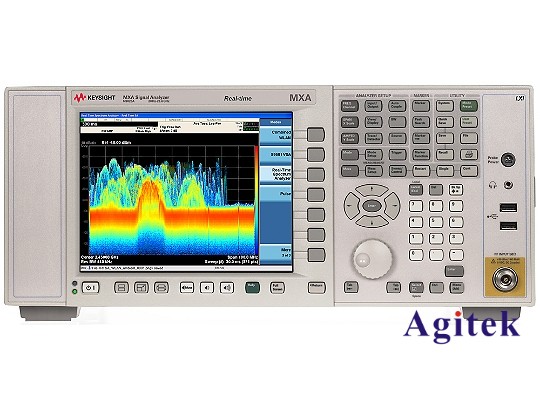

N9020A-RT2 實時頻譜分析

　　六、平均檢波方式(averagetype)

       如何選擇：power?logpower?voltage?

　　logpower 對數功率平均：又稱 videoaveraging，這種平均方式具有低的底噪，適合于低電平連續波信號測試。

　　但對”類噪聲“信號會有一定的誤差，比如寬帶調制信號 w-cdma 等。

　　功率平均：又稱 rms 平均，這種平均方式適合于“類噪聲”信號(如：cdma)總功率測量。

　　電壓平均：這種平均方式適合于觀測調幅信號或者脈沖調制信號的上升和下降時間測量。

       以上就是關于什么是頻譜分析儀的介紹，想要進一步了解更多信息，歡迎咨詢安泰測試
