如何使用實時頻譜分析儀的FFT功能采集信號?

　   不知道大家是否了解傳統頻譜分析儀中的FFT功能，但相信用過的工程師都會知道它的工作流程是：信號采集-處理-顯示。但缺點是頻譜分析儀在處理數據時，無法在此期間采集到信號，信號遺漏的概率很大。這個缺點也是很多工程師頭疼的問題。

　　隨著科學技術的發展，頻譜分析儀不斷更新，當代的實時頻譜分析儀中的FFT功能非常強大。

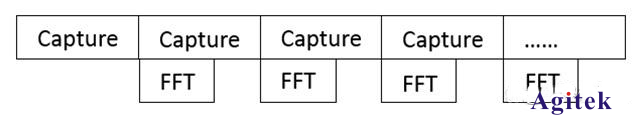

　　實時頻譜分析儀的FFT可以無縫處理，在采集數據的同時，大量的FFT運算在后臺完成。數據處理的速度比數據采集的速度快得多，可以一次性快速處理全量程信號。當處理速度高于采集速度時，可以保證頻譜分析儀同時處理采集到的信號，也就不存在信號丟失的問題。

　　安泰測試提示:實時頻譜分析儀無法在所有設置下實現無縫處理。當跨span和RBW都設置得較大時，可能會導致數據采集時間少于數據處理時間。在這種情況下，實時頻譜分析儀無法在無縫處理模式下工作。

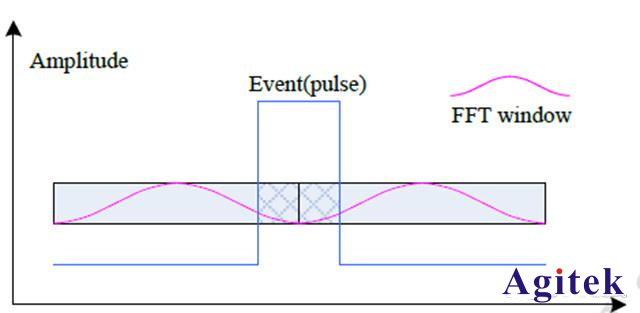

　　圖中FFT在每次處理后需要等待一段時間才能進入下一次處理。如果瞬態信號恰好出現在某個FFT窗口的邊緣，則該信號的幅度可能會受到加窗的影響，從而無法正確反映在FFT中，如下圖所示。

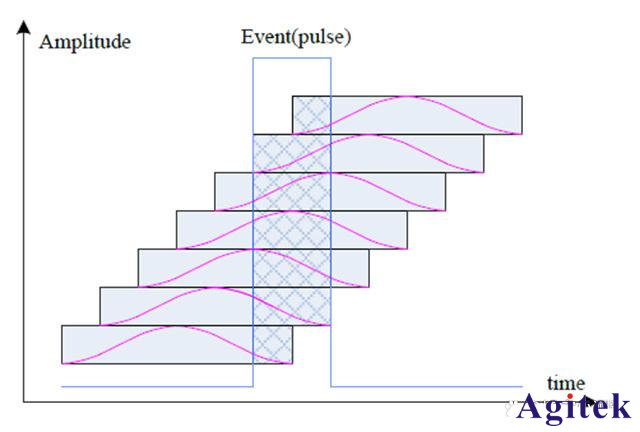

　　為避免這種情況，實時頻譜分析儀會采用overlap處理，通過多次FFT分析來盡量還原瞬態信號。并試圖通過多次FFT分析來恢復瞬態信號。通過overlap處理，可以提高瞬態信號的截獲概率和幅度測量精度。

　　實時頻譜分析儀還有一個重要參數POI，即截獲概率。一般用100%POI的最小持續時間來表征頻譜分析儀穩定捕獲和測量信號的能力。當信號的持續時間長于最小持續時間時，頻譜分析儀可以100%捕獲該信號。相反，當信號持續時間不滿足POI的條件時，頻譜分析儀無法保證測量結果的準確性。

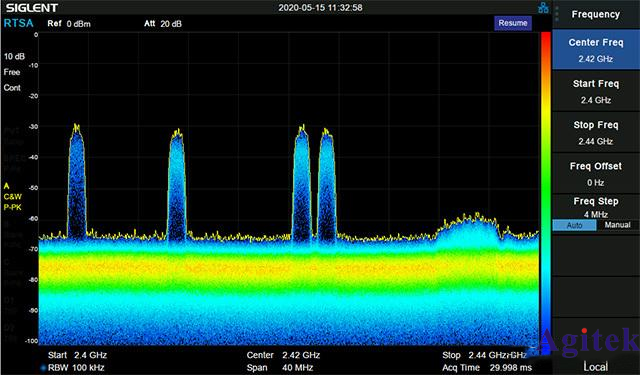

　　與傳統的掃描頻譜分析儀相比，實時頻譜分析儀在瞬態信號測量方面具有更明顯的優勢。使用實時頻譜分析儀測量藍牙信號，發現有疑似wifi信號干擾。

　　這種情況，對比傳統頻譜分析儀，實時頻譜儀在捕獲瞬態信號方面有更大的優勢，可以幫助用戶更好地分析偶發或者隨機的信號。想要了解更多信息，歡迎咨詢安泰測試。
