矢量網絡分析儀之S參數是干什么的？

　　在安泰測試之前的文章中，有對矢量網絡分析儀進行介紹，其中也有對S參數進行介紹，本文小編采取更通俗易懂的方式為大家再次介紹矢量網絡分析儀之S參數是干什么的。我們一起看看吧。

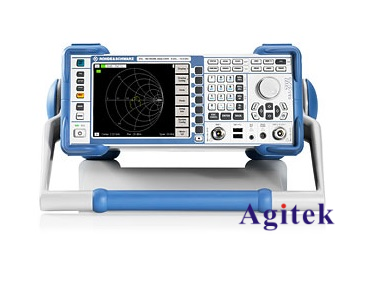

R&S ZVL6臺式矢量網絡分析儀

       在微波測量中，功率是一項重要的參數。工程師們都希望在微波電路的設計中能夠將功率進行更有效的傳輸，而功率通常使用傳輸線來進行傳導，在理想的情況下我們希望在這條傳輸線中，從輸入端到接收端的功率是一樣的，但是實際的傳輸過程難免會三種情況：

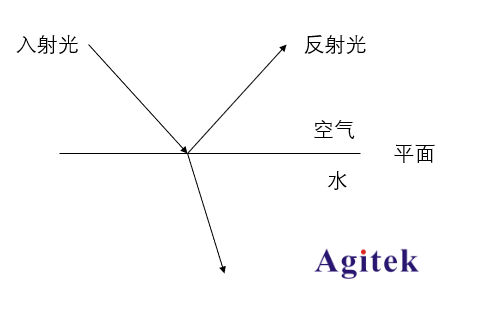

　　1、其中一部分的信號會從輸入端被反射回來，就像光的折射現象一樣，由于介質的不同，會產生一定的反射。

　　光的折射

　　2、一部分信號傳輸到其他端口

　　3、剩下一部分在傳輸的過程中通過熱輻射或電磁輻射的方式被耗散了。

　　因此，信號在傳輸過程發生了一定的變化，S參數就是用于描述多端口網絡中射頻能量的傳輸與反射特性。S參數下標的第一個數字表示響應端(接收端)，第二個數字代表激勵端(入射端)，例如S11代表端口1相對于端口1輸入信號的響應，而S21代表端口2相對于端口1輸入信號的響應。

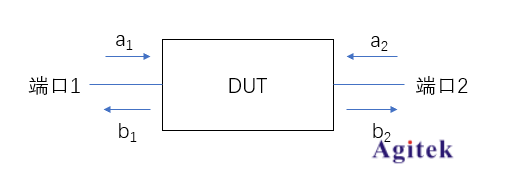

　　我們可以通過下面這張圖來簡單了解一下雙端口S參數的定義：

　　雙端口S參數網絡圖

　　假設端口1為信號輸入端，端口2為信號接收端時，則a1為端口1的入射信號，b1為端口1被DUT反射回來的信號，b2為端口2接收到的信號，此時a2為零。

　　那么S11=b1/a1 、S21=b2/a1

　　同理當我們以端口2作為信號輸入端，端口1為信號接收端時，a2為入射信號，b2為端口2被DUT反射回來的信號，b1為端口1接收到的信號，此時a1為零

　　那么S22=b2/a2 、S12=b1/a2

　　由上我們可以知道，當我們用于測量單端口器件的傳輸與反射特性時可以測量S11，測量雙端口器件時可以測量S11、S21、S22、S12，而其他的多端口器件的S參數根據入射與反射之間的傳輸關系有更多的S參數需要進行測量，以此驗證微波電路在傳輸過程中的變化。

　　以上就是矢量網絡分析儀之S參數是干什么的相關介紹，如您使用中還有其他問題，歡迎登陸安泰測試進行詳細了解
