使用可編程電源替代電池要怎么選擇？

　　一、應用背景：

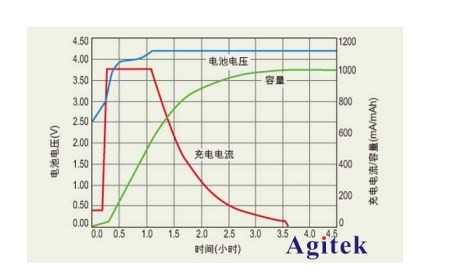

　　電池廣泛使用于各類移動電子設備及儲能系統中，需要配合充電器使用。為縮短電池的充電時間充電器可以采取大功率充電方式，但這又可能會影響電池的壽命及安全性。所以充電技術也是電池技術中的一個研究重點。通常充電器對電池的充電方法是CC-CV的充電方式。在電池充電初期，先采用恒流的方式對電池進行快速補電，當電池電壓達到終止電壓后便切換到恒壓模式對電池充電。如下圖所示：

　　在實際應用中，絕大多數的工程師首先想到的就是使用負載的CV模式來模擬電池，測試充電器的性能。電池是一個儲能器件，在電池充放電模型中常以端電壓來衡量其電量，并設置充電截止電壓及放電截止電壓保護電池安全。可編程直流電源的CV模式可用來設定充電過程中所需的電池端電壓，通過改變設定CV模式的電壓值仿真電池從完全放電，充電中，到充滿電的各種電池電壓值，測試出充電器的輸出電流。

　　二、為何要選擇電池模擬器：

　　既然使用電子負載CV模式可以滿足基礎測試需求，那為何還需要電池模擬器?

　　用戶實測案例：某醫療領域的充電器，其輸出模式有別于傳統充電器恒壓的輸出方式，其輸出為恒流模式，具備限制電壓保護功能。在測試時不僅要求負載可以模擬電池電壓，還要求負載在100us之內，能夠把適配器輸出電壓鉗制到設定值。

　　三、具體參數：

　　INPUT：channell 24V，2A;channel2 12V，3A;

　　OUTPUT：0-4.2V 4A限充電壓保護點 5V。

　　當使用普通電子負載進行測試時，拉載速度難以滿足客戶需求，而且CV模式的參數調節方式可以快速設定幾個典型值，卻不能按照電量連續變化。

　　四、電池模擬器測試：

　　IT6400系列電源獨特的雙極性雙向設計，以及可變的輸出阻抗，適用于對各類便攜式電池進行充、放電測試，還可以模擬電池的充放電特性。IT6400作為電池模擬器可以取代現有電池使用，快速模擬真實電池的輸出狀態/充放電特性，驗證待DUT在不同電池條件下的響應。

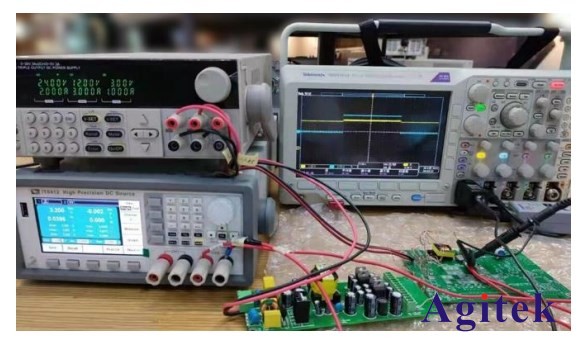

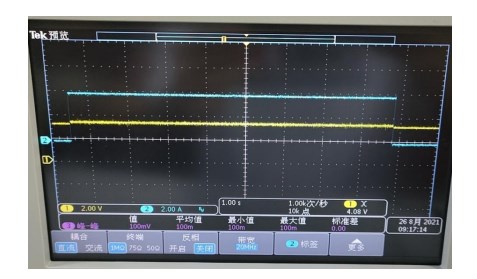

         2)輸出端測試：使用IT6412電池模擬器來模擬電池，測試結果如圖示：

　　當充電器向電池供電時，IT6412 作為雙向電源，會按照設定電壓值自動拉載。IT6412 在此次測試中，不僅可以模擬電池的電壓，還可以在極短的時間內把DUT的輸出電壓鉗制到客戶所需電壓。內置電池模型功能相較普通電子負載CV模式，可按更真實的電池曲線模擬電池端電壓在充電過程中的變化。

       想了解更多關于可編程直流電源的應用，歡迎咨詢安泰測試。
