什么是頻譜分析儀?在購買時要注意哪些關鍵器件?

　   市面上有各種各樣的分析儀器，對于老手來說可以進行簡單辨別，但是很多設計新手工程師卻不分不清楚它們。如通訊發射機以及干擾信號的測量，頻譜的監測，器件的特性分析等等，各行各業、各個部門對頻譜分析儀應用的側重點也不盡相同。

　　怎么選頻譜分析儀對于信號分析來說是不可少的。那么什么是頻譜示波器？它可以應用于哪些地方？接下來西安安泰測試小編就為大家介紹一下。

　　一、什么是頻譜分析儀?

　　頻譜分析儀是射頻微波應用領域常用的測試儀器，它用于測量信號參數，如信號失真、系統調整、譜純度、頻率穩定性和交叉調整失真。它可用于測量放大器和濾波器等電路系統的某些參數，是一種多用途電子測量儀器。也可稱為頻域示波器、跟蹤示波器、分析示波器、諧波分析儀、頻率特性分析儀或傅里葉分析儀。

　　二、頻譜分析儀的關鍵器主要有六種：

　　1、輸入衰減器

　　輸入衰減器是信號在頻譜儀中的第一級處理，頻譜分析儀輸入衰減器功能包含以下方面：

　　1、保證頻譜儀在寬頻范圍內保持良好匹配特性;

　　2、保護混頻及其它中頻處理電路。防止部件損壞和產生過大非線性失真。

　　2、混頻器

　　混頻器完成信號的頻譜搬移，將不同頻率輸入信號變換到相應頻率。

　　3、中頻濾波器

　　中頻濾波器是頻譜分析儀中關鍵部件，頻譜分析儀主要依靠該濾波器來分辯不同頻率信號，頻譜儀許多關鍵指標(測量分辨率、測量靈敏度、測量速度、測量精度等)都和中頻濾波器的帶寬和形狀有關。

　　4、對數放大器

　　對數放大器，是指輸出信號幅度與輸入信號幅度呈對數函數關系的放大電路。主要將信號轉換成其等效對數值涉及到一種非線性運算放大器。

　　5、檢波器

　　檢波器，是檢出波動信號中某種有用信息的裝置。用于識別波、振蕩或信號存在或變化的器件。檢波器通常用來提取所攜帶的信息。

　　6、視頻濾波器

　　視頻濾波器對檢波器輸出視頻信號進行低通濾波處理，減小視頻帶寬可對頻譜顯示中的噪聲抖動進行平滑，從而減小顯示噪聲的抖動范圍。

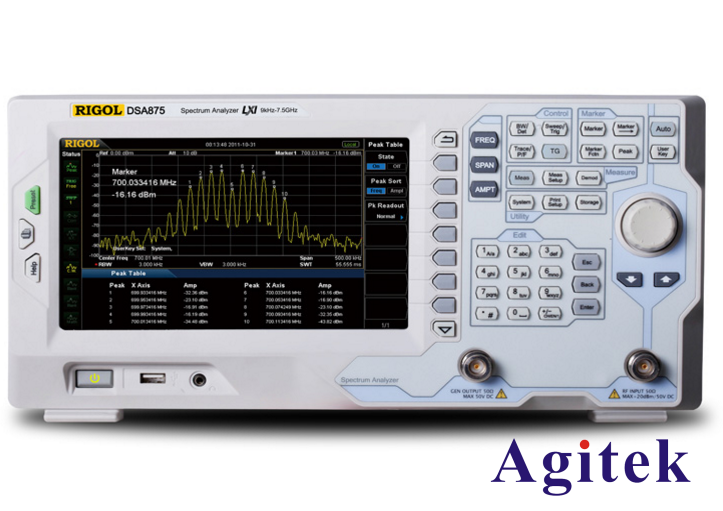

DSA875頻譜分析儀

　　三、頻譜示波器應用范圍

　　頻譜分析儀可以分析信號的頻率分布信息、頻率、功率、諧波、雜波、噪聲、干擾和失真。

　　頻譜分析儀在本質上是專業度極高且可進行不同配置調整的接收器，因此應用范圍非常廣泛，能夠用于檢測和測量連續波(CW)及調制射頻/微波信號。通過頻譜儀的測試，可以獲得許多重要的性能參數，如信號頻率、信號功率、信號帶寬、雜散性等。對于射頻工程師來說，正確使用頻譜分析儀來測試和分析信號也是一項重要技能。

　　通常情況下，頻譜分析儀的感應硬件以及相關功能項與軟件及控制系統相結合使用，進而實現更為強大的信號信息收集和測量。例如，FSL頻譜分析儀可用于測量動態范圍、峰值功率、平均功率、峰值平均功率比 (PAPR)，以及其他在表征射頻設備中所需的性能測量。

　　用戶在使用頻譜分析儀時，最常見也最熟悉的界面是標準頻率與信號功率曲線。一些頻譜分析儀還可以繪制出在一段時間內的頻率和信號功率，稱為瀑布圖，這對于分析處于該時間段內的瞬態信號特性來說非常有用。其他常見的頻譜分析儀界面還包括調制/解調圖示，其中有部分能夠直接顯示來自輸入信號的IQ數據。

      在日常的使用中，也要注意對頻譜分析儀的維護，這樣可以延長儀器的使用壽命。

　   如果你在購買或者使用頻譜分析儀時有任何問題，歡迎咨詢安泰測試，我們有專業的工程師為您服務。
