什么是頻譜分析儀？頻譜分析儀有哪些類型？

       頻譜分析儀是研究電信號頻譜結構的儀器，用于信號失真度、調制度、譜純度、頻率穩定度和交調失真等信號參數的測量，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量儀器。

　　從事通信工程的技術人員，在很多時候需要對信號進行分析，針對不同觀察域，分別用示波器、頻譜分析儀和矢量網絡分析儀觀察信號。

　　示波器只能觀察信號的幅度、周期和頻率; 但頻譜分析儀還可以分析信號的頻率分布信息、頻率、功率、諧波、雜波、噪聲、干擾和失真，而矢量分析儀可以在頻譜分析儀基礎上分析數字調制信號調制質量。

　　早期的信號觀察，主要依賴示波器在時域內觀察信號。傅立葉變換告訴我們：任何時域內電信號都是由一個或多個不同頻率、不同幅度和不同相位的正弦波組成的，但應用示波器無法觀察到頻域內信息，只能在時域內觀察。應用頻域測量，就能以頻譜的形式顯示出每個正弦波的幅度隨頻率變化的情況。

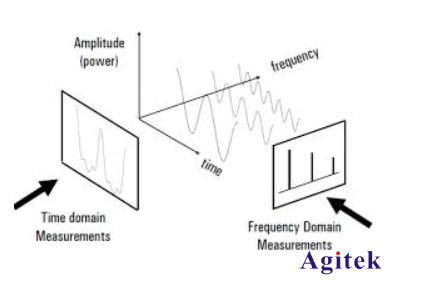

　　下圖是信號在時域和頻域內觀察的結果，由此可以清楚看出信號在頻域觀察的必要性。時域得到的是信號的波形信息，不能測量混合信號，如果存在干擾或失真信號，在時域上無法區分有用信號和無用信號。在頻域上可以準確地測量有用信號和無用信號的各種參數。

　　時域分析：信號周期，相位分析，邊沿測試，峰值電壓多信號對比

　　頻域分析：信號頻率，諧波分量，信號功率，雜波、噪聲，電磁干擾EMI

　　一、頻譜分析儀的類型

　　頻譜分析儀可以分為兩類。模擬和數字。

　　1、模擬頻譜分析儀

　　模擬頻譜分析儀使用超外差原理。它們也稱為掃頻分析儀。如框圖所示，分析儀將具有不同的水平和垂直掃描電路。為了以分貝為單位顯示輸出，在水平掃描電路之前還使用了對數放大器。還提供視頻過濾器以過濾視頻內容。使用斜坡發生器可以在顯示屏上為每個頻率提供一個唯一的位置，通過它可以顯示頻率響應。

　　2、數字頻譜分析儀

　　數字頻譜分析儀由快速傅里葉變換(FFT)塊和模數轉換器(ADC)塊組成，以將模擬信號轉換為數字信號。由框圖表示

　　3、數字頻譜分析儀

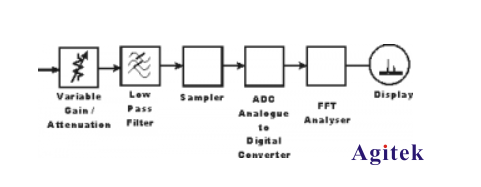

　　如框圖所示，信號被饋送到衰減器，該衰減器使信號的電平衰減，然后饋入LPF以消除紋波含量。然后，信號被饋送到模數轉換器(ADC)，后者將信號轉換為數字域。數字信號被饋送到FFT分析儀，后者將信號轉換為頻域。它有助于測量信號的頻譜。最后，使用CRO進行顯示。

　　二、分析儀的優缺點

　　它具有許多優點，因為它可以測量射頻范圍內信號中的頻譜量。它還提供了許多測量。唯一的缺點是它的成本，與常規的傳統儀表相比，它的成本更高。

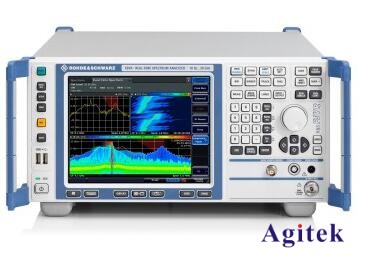

R&S®FSVR實時頻譜分析儀

　　三、分析儀測量的變量

　　根本上用于測試目的的頻譜分析儀可用于測量各種變量。所有這些測量都是在射頻級別上進行的。使用頻譜分析儀經常測量的是：

　　?信號電平–可以使用頻譜分析儀測量基于頻域的信號幅度。

　　?相位噪聲–由于在頻域上進行測量并測量頻譜含量，因此可以輕松測量相位噪聲。它在陰極射線示波器的輸出中表現為波紋。

　　?諧波失真–這是確定信號質量的主要因素。基于諧波失真，可以計算總諧波失真(THD)以評估信號的電能質量。信號必須避免下垂和隆起。降低諧波失真水平甚至對于避免不必要的損失非常重要。

　　?互調失真–調制信號時，會在中間電平上基于幅度(振幅調制)或頻率(頻率調制)引起失真。必須避免這種失真，以得到已處理的信號。為此，頻譜分析儀用于測量互調失真。一旦使用外部電路降低了失真，就可以處理信號。

　　?雜散信號–這些是不需要檢測和消除的有害信號。這些信號無法直接測量。它們是未知信號，需要進行測量。

　　?信號頻率–這也是要評估的重要因素。由于我們在射頻級別使用了該分析儀，因此頻段非常高，因此測量每個信號的頻率內容變得很重要。對于此頻譜，專門使用分析儀。

　　?頻譜模板–頻譜分析儀還有助于分析頻譜模板。
