如何使用數字萬用表完成數據記錄和數字化處理

       從汽車到電器，當今產品中含有的電子元件日益增加。為了設計、制造、表征和測試這些產品，工程師們正使用數字萬用表來測量長期事件(偏移)和短期事件(瞬態)，以了解其對產品響應和質量的影響。

　　Keysight Truevolt 數字萬用表系列可以精準、快捷地捕獲任意持續時間的事件，而這一切只需一部萬用表即可完成。從記錄長期趨勢到數字化瞬態或短期事件 — 時機已經來臨!

　　如何使用這些功能?

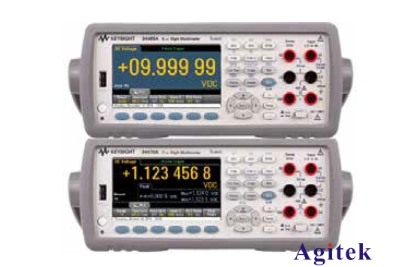

　　為方便前面板操作，Keysight 34465A 6? 位和 Keysight 34470A 7? 位數字萬用表中的數據記錄和數字化功能已進行了特別優化。這些功能十分強大，而且與遠程編程和數據傳輸相比也更加簡便。

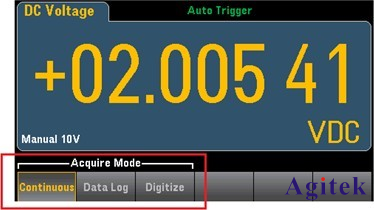

　　數據記錄和數字化采集數據。通過前面板上的“Acquire”鍵和相應的“Acquire”軟件鍵，可以啟用這些功能。

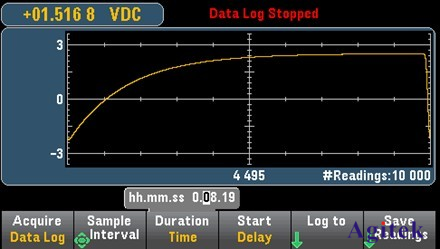

　　捕獲一段時間的數據 — 數據記錄

　　數據記錄指收集一段時間內的數據。這段時間可能是幾分鐘到幾小時，或者是幾天，數據記錄了溫度、精度或監測的任何可測量物理量的變化。

　　在進行數據記錄時，您需要設置：

　　· 采樣間隔

　　· 持續時間(記錄的時間或讀數數量)

　　· 信號的建立時延(如有必要)

　　· 記錄讀數的位置(內部存儲器或特定的內部/外部文件)

　　按下前面板上的 Run/Stop 鍵即可啟動數據記錄。啟動后，數字萬用表會倒數剩余時間和剩余讀數數量。

　　數字萬用表的趨勢圖功能提供了隨時間變化的數據圖，可作為數據記錄過程的補充。

　　關于采樣間隔

　　采樣間隔是讀數到讀數的間隔，它必須大于或等于實際讀取速率。間隔內的讀取速率由積分時間、孔徑時間、自動量程和自動歸零等參數決定，這些參數在測量配置過程中設置。

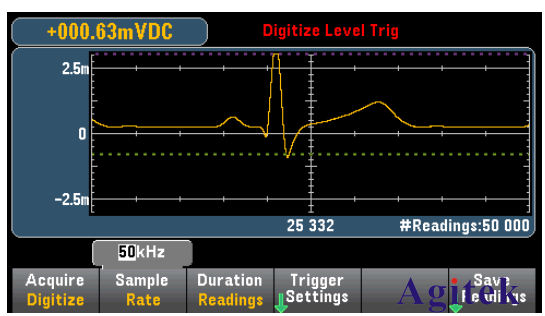

　　捕獲瞬態事件 — 數字化

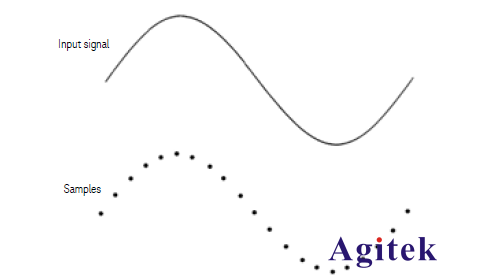

　　數字化是將連續的模擬信號轉換為一系列離散樣本或讀數的過程，它為分析信號特征提供了額外的信息。

　　與數據記錄不同，數字化的時間通常不超過 1 秒。34465A 和34470A 能夠以每秒 50000 個讀數(50 kHz)的最大速率實施數字化。

　　在進行數字化時，您需要設置：

　　· 采樣率

　　· 持續時間(時間或數字化的點數)

　　· 特定的觸發條件(電平或外部觸發、預觸發讀數)。

　　與數據記錄一樣，選擇數字萬用表的趨勢圖顯示模式，將會看到數字化信號的圖形，并可以與信號源(輸入)信號作比較。

　　關于采樣率

　　采樣率(單位為 Hz)就是采樣間隔(時間)的倒數。它是指讀數到讀數的間隔，并且必須大于或等于實際讀取速率。間隔內的讀取速率由積分時間、孔徑時間、自動量程和自動歸零等參數決定，這些參數在測量配置過程中設置。

　　數據記錄是 34465A/34470A 的標配功能。數字化通過在購買數字萬用表時選配 DIG 選件獲得：34465A-DIG 或 34470A-DIG。如果已經購買了數字萬用表，也可以通過升級獲得數字化功能：3446DIGU。

　　經常與數據記錄和數字化功能配合使用的一個選件/ 升級選件是 34465A-MEM (3446MEMU)，它將讀數存儲器的深度從標配的 50000 個讀數增加到 200 萬個讀數。
