如何設置泰克示波器的濾波功能？

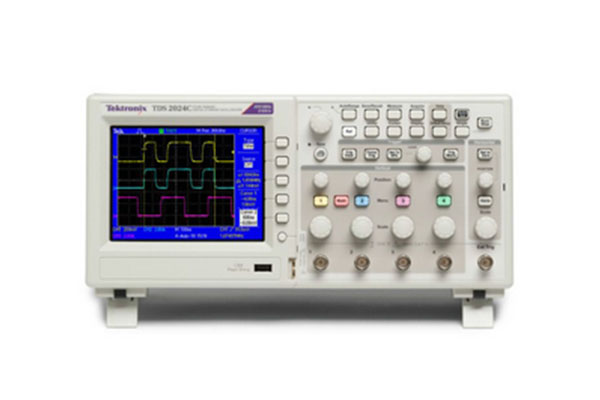

泰克示波器（Tektronix Oscilloscope）是一款廣泛應用于電子測量領域的儀器，具有豐富的功能，其中之一就是濾波功能。濾波是在信號處理中常用的技術，通過它可以去除或減弱信號中的特定頻率成分。在泰克示波器中，設置濾波不僅可以幫助用戶更清晰地觀察信號，還有助于排除噪聲和干擾。

   選擇適當的示波器模式

在進行濾波設置之前，首先要確保示波器處于適當的模式下。一般來說，選擇“單通道”或“雙通道”模式，根據實際需要選擇相應的通道。如果你只對單一信號感興趣，選擇單通道模式；如果需要比較兩個信號，選擇雙通道模式。

   進入濾波設置菜單

1.   打開示波器  ：首先，確保示波器已經正確連接并打開。

2.   選擇通道  ：進入菜單，選擇你要進行濾波設置的通道。通常在儀器面板上有相應的通道選擇按鈕。

3.   找到濾波設置  ：在通道設置菜單中，尋找與濾波相關的選項。可能會標有“Filter”、“Bandwidth”或其他類似的字樣。

   選擇濾波類型

泰克示波器通常提供多種濾波類型，根據具體需求選擇適當的類型：

-   低通濾波器（Low Pass Filter）  ：去除高頻噪聲，保留低頻信號。

-   高通濾波器（High Pass Filter）  ：去除低頻噪聲，保留高頻信號。

-   帶通濾波器（Band Pass Filter）  ：只保留特定頻率范圍內的信號。

-   帶阻濾波器（Band Stop Filter）  ：去除特定頻率范圍內的信號。

選擇合適的濾波類型取決于你對信號的需求以及噪聲的特性。

   調整濾波參數

一旦選擇了濾波類型，接下來需要調整相應的濾波參數。這可能包括：

-   截止頻率（Cutoff Frequency）  ：對于低通或高通濾波器，設置截止頻率以確定允許通過的頻率范圍。

-   帶寬（Bandwidth）  ：對于帶通或帶阻濾波器，設置帶寬以指定保留或去除的頻率范圍。

-   濾波器斜率（Filter Slope）  ：有時可以調整濾波器的斜率，以更精細地控制濾波效果。

   實時監測信號

在調整濾波器參數的過程中，建議實時監測信號的變化。泰克示波器通常提供實時波形顯示，讓用戶可以直觀地觀察濾波效果。通過調整參數并觀察波形的變化，你可以更好地理解濾波的影響，并找到最適合你需求的設置。

通過正確設置泰克示波器的濾波功能，你可以更清晰地觀察信號，過濾掉不需要的噪聲和干擾。在實際應用中，根據具體情況選擇適當的濾波類型和參數，以獲得最佳的測量效果。在使用過程中，不斷調整和優化濾波器設置，以適應不同的測量場景。
