LCR測試儀測電容電感

隨著電子技術的不斷發展，電容和電感作為電路中重要的元件，其測試與測量顯得尤為重要。LCR測試儀作為一種專業的儀器，廣泛應用于電子工程領域。本文將深入探討LCR測試儀在測量電容和電感時的原理、方法以及應用。

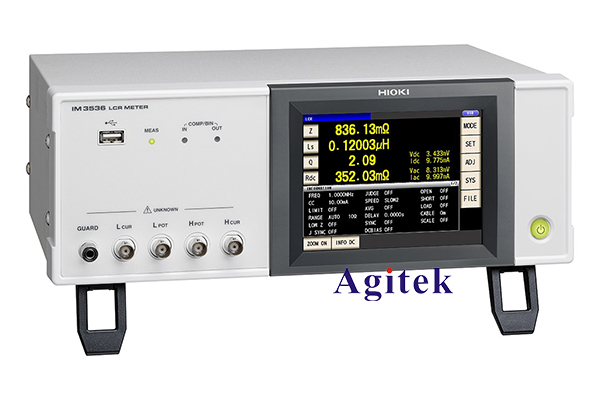

   LCR測試儀簡介

LCR測試儀是一種用于測量電感（L）、電容（C）、電阻（R）等參數的儀器。它通常包含一個信號源、一個測量橋路和一個顯示器。在測量電容和電感時，LCR測試儀通過施加交流信號并測量相應的電流和電壓來確定元件的參數。

   電容測試原理與方法

    電容的基本概念

電容是電子元器件中常見的一種被動元件，用于存儲電荷。其單位是法拉（Farad），常用于濾波、耦合等電路中。

    LCR測試儀測量電容的步驟

1.   連接電容元件：   將待測電容正確連接到LCR測試儀的測試夾具上。

2.   設定測試頻率：   根據測試要求設定合適的測試頻率，通常在幾百赫茲至幾兆赫茲之間。

3.   啟動測試：   啟動LCR測試儀，讓其施加交流信號到待測電容上。

4.   記錄測量結果：   觀察顯示器上的測量結果，包括電容值、等效串聯電阻等信息。

   電感測試原理與方法

    電感的基本概念

電感是電子電路中的另一種重要元件，用于儲存磁場能量。其單位是亨利（Henry），廣泛用于濾波器、變壓器等電路中。

    LCR測試儀測量電感的步驟

1.   連接電感元件：   將待測電感正確連接到LCR測試儀的測試夾具上。

2.   設定測試頻率：   根據測試要求設定合適的測試頻率，通常與電容測試相似，選擇在幾百赫茲至幾兆赫茲之間。

3.   啟動測試：   啟動LCR測試儀，讓其施加交流信號到待測電感上。

4.   記錄測量結果：   觀察顯示器上的測量結果，包括電感值、等效串聯電阻等信息。

   應用實例

LCR測試儀在電子制造、維修和研發中具有廣泛應用。例如，在電源供應器的設計中，需要精確測量電容和電感的參數以確保電路的穩定性和性能。此外，在通信設備和無線電頻譜分析中，LCR測試儀也發揮著重要作用。

通過深入了解LCR測試儀在測量電容和電感方面的原理、方法以及應用實例，我們可以更好地掌握這一關鍵儀器在電子領域中的作用。合理、準確地使用LCR測試儀有助于提高電子元器件的質量和電路的可靠性，推動電子技術的不斷發展。
