泰克示波器測直流電流

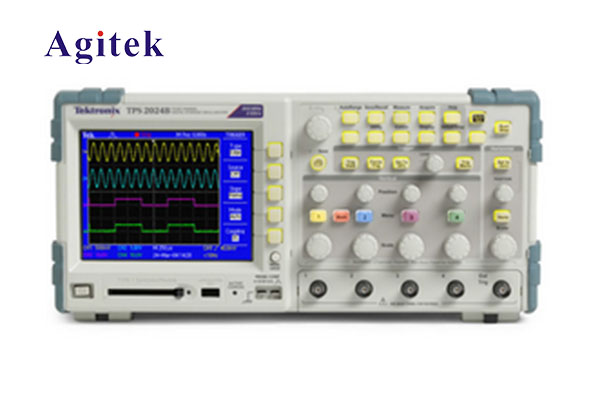

泰克示波器是一種常用的電子測試儀器，廣泛應用于電子工程領域。它可以測量和顯示電流、電壓、頻率等多種信號。在實際工作中，我們常常需要測量直流電流。本文將介紹如何使用泰克示波器來準確測量直流電流。

首先，我們需要了解直流電流的特點。直流電流是指電流的方向始終保持不變，其電壓波形是一條恒定的直線。與交流電流不同，直流電流的幅值不會隨時間變化。因此，我們可以通過測量電流的幅值來獲得直流電流的值。

步驟一：準備工作

在開始測量之前，我們需要準備一些必要的工具和設備。首先，確保泰克示波器的電源已經連接并打開。然后，將泰克示波器的探頭插入示波器的通道插槽中。探頭有兩個接頭，一個連接到泰克示波器的通道插槽，另一個連接到待測電路中。

步驟二：設置泰克示波器

接下來，我們需要設置泰克示波器的參數，以確保測量結果的準確性。首先，選擇示波器的通道，將其設置為直流耦合模式。這種模式下，示波器將只測量直流信號，并忽略交流信號。然后，調整示波器的時間基準和幅度刻度，使得波形可以在示波器屏幕上完整顯示。

步驟三：連接電路

在測量直流電流之前，我們需要將待測電路與泰克示波器連接起來。將示波器的探頭的黑色接頭連接到待測電路的接地點，將紅色接頭連接到待測電路上的測量點。確保連接穩固可靠，并避免短路。

步驟四：測量直流電流

一切準備就緒后，我們可以開始測量直流電流了。將示波器的觸發模式設置為自動觸發，以確保示波器能夠自動捕捉到電流波形。然后，觀察示波器屏幕上顯示的波形。直流電流的波形應該是一條水平的直線，在示波器上顯示為一條平穩的直線。

在示波器屏幕上，我們可以看到波形的時間基準和幅度刻度。通過調整幅度刻度，我們可以獲得直流電流的幅值。根據示波器的刻度，我們可以得到直流電流的精確數值。

需要注意的是，直流電流的測量也需要考慮示波器的帶寬限制。示波器的帶寬限制是指示波器能夠顯示的最高頻率。如果待測電路中包含高頻成分，示波器可能無法準確測量直流電流。在這種情況下，我們需要選擇具有更高帶寬的示波器或使用其他測量方法。

通過以上步驟，我們可以使用泰克示波器準確測量直流電流。首先，準備必要的工具和設備。然后，設置示波器的參數，并將其連接到待測電路。最后，觀察示波器屏幕上的波形，并根據刻度獲得直流電流的數值。需要注意示波器的帶寬限制，以確保測量結果的準確性。

泰克示波器是一種強大的工具，可以幫助我們進行各種電子測量。掌握如何正確使用示波器測量直流電流，對于電子工程師和研究人員來說是非常重要的。通過合理的操作和準確的測量，我們可以更好地理解和分析電流信號，并為電子設計和故障排除提供有力支持。
