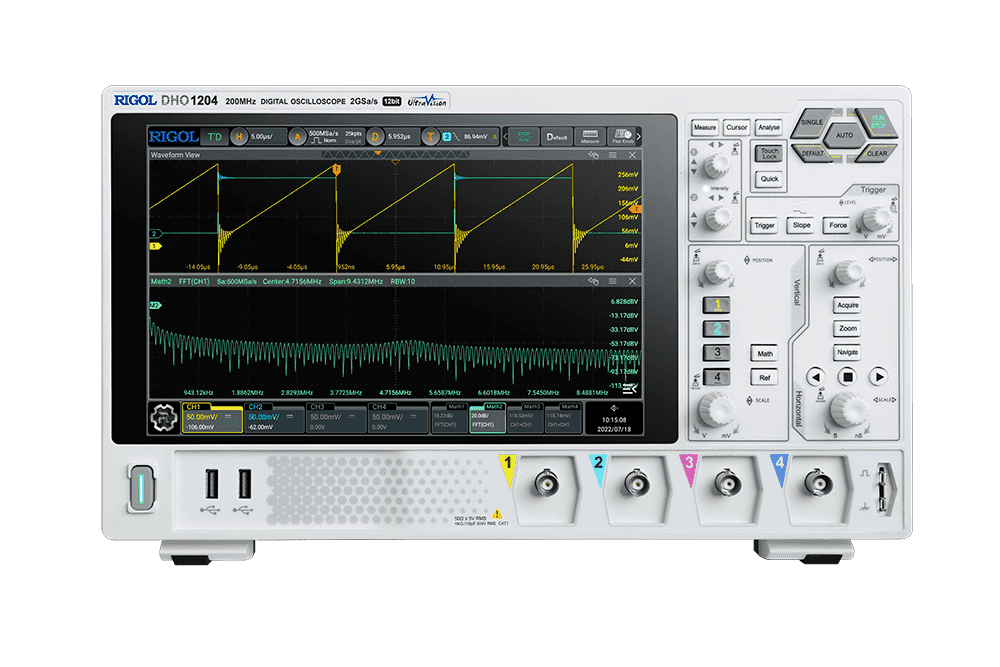

普源示波器如何設置輸入阻抗？

普源示波器用于測量和顯示電壓信號的波形，輸入阻抗是指示波器的輸入端對電路的負載能力，它決定了示波器測量電路中的電流流動和信號波形的失真情況。下面將介紹普源示波器如何設置輸入阻抗。

確定測量信號的特性：在設置輸入阻抗之前，首先需要確定測量信號的特性，包括信號的幅值、頻率、內阻和外阻等。這些特性將決定輸入阻抗的選擇和設置方式。

選擇輸入阻抗的類型：普源示波器通常提供多種不同的輸入阻抗類型，例如50Ω和1MΩ。選擇合適的輸入阻抗類型取決于測量信號的特性和測量要求。

50Ω輸入阻抗：適用于高頻信號測量，具有較小的輸入電容和較低的輸入阻抗，能夠提供更好的高頻響應和抗干擾能力。但是，使用50Ω輸入阻抗時需要注意匹配信號源的輸出阻抗，以避免信號波形失真。

1MΩ輸入阻抗：適用于低頻信號測量，具有較大的輸入電容和較高的輸入阻抗，能夠提供更好的低頻響應和較高的靈敏度。使用1MΩ輸入阻抗時，一般不需要考慮信號源的輸出阻抗。

設置輸入阻抗：根據選擇的輸入阻抗類型，可以在普源示波器上進行相應的設置。以下是一般的設置步驟：

打開示波器并選擇相應的通道。

進入通道設置界面，選擇輸入阻抗選項。

在輸入阻抗選項中選擇合適的阻抗類型，如50Ω或1MΩ。

確認設置并保存。

校準輸入阻抗：為確保測量的準確性和可靠性，還需要對示波器的輸入阻抗進行校準。校準輸入阻抗的具體方法和步驟可能會因示波器型號和廠家而有所不同，一般可以參考示波器的用戶手冊或相關文檔。

需要注意的是，設置輸入阻抗時應根據實際測量要求和信號特性進行選擇，以確保測量結果的準確性和可靠性。此外，還應了解示波器的輸入阻抗范圍和限制，避免超出其工作范圍導致測量錯誤。
