如何使用羅德與施瓦茨矢量網絡分析儀測量駐波比？

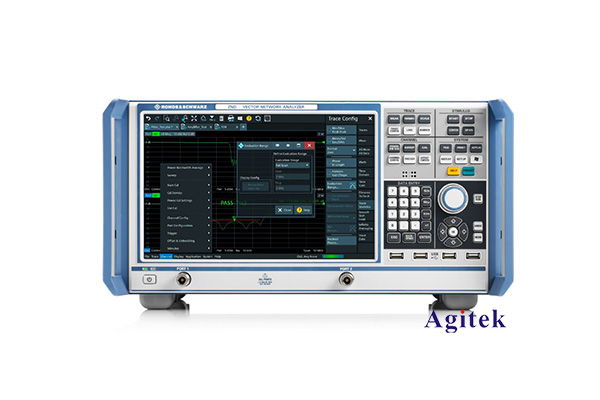

羅德與施瓦茨矢量網絡分析儀是一種用于測量和分析高頻電路性能的儀器。駐波比是描述電路中反射現象的參數，它反映了電路的匹配程度和波的傳輸情況。本文將介紹如何使用羅德與施瓦茨矢量網絡分析儀測量駐波比。

一、準備工作

在開始測量前，首先需要準備好以下幾個方面的工作：

網絡分析儀：需要一臺羅德與施瓦茨矢量網絡分析儀，它通常由儀器主機和測試導線組成。

測試導線：根據需要測量的頻率范圍選擇合適的測試導線，常用的有同軸電纜、微帶線等。

待測電路：需要有待測電路，可以是傳輸線、天線、濾波器等。

天線：如果需要測量無線電頻段的駐波比，需要選擇合適的天線。

二、連接儀器和電路

將儀器主機與電源連接，并開啟儀器。

將測試導線的一端連接到儀器主機上的測試端口（通常是N型或SMA型接口）。

將測試導線的另一端連接到待測電路的輸入端口。

如果需要測量無線電頻段的駐波比，將天線連接到待測電路的輸出端口。

三、設置儀器參數

打開儀器的顯示屏，進入儀器主界面。

在儀器主界面上選擇合適的測試模式，通常有S11、S21、S22和S12等模式，其中S11模式用于測量輸入端的駐波比，S22模式用于測量輸出端的駐波比。

設置頻率范圍，根據待測電路的工作頻率范圍選擇合適的頻率范圍。

設置功率等級，根據待測電路的工作功率選擇合適的功率等級。

設置參考平面，參考平面是用于校準儀器的基準面，一般選擇待測電路的輸入/輸出端口。

四、校準儀器

在測量之前，需要對儀器進行校準，以確保測量結果的準確性。校準通常包括開路校準、短路校準和負載校準。

開路校準：將測試導線的兩端分別打開（不連接任何電路），按照儀器的校準指導進行開路校準。

短路校準：將測試導線的兩端短接在一起，按照儀器的校準指導進行短路校準。

負載校準：將測試導線的一端連接到一個已知負載上（如50Ω阻抗），按照儀器的校準指導進行負載校準。

五、測量駐波比

將測試導線的一端連接到待測電路的輸入端口。

打開儀器主界面上的S11模式或S22模式，選擇合適的頻率范圍和功率等級。

點擊開始測量，儀器會自動進行測量，并顯示測量結果。

讀取測量結果，儀器通常會顯示駐波比的數值和相位信息。根據需要，可以通過儀顯示測量結果。

六、分析測量結果

根據測量結果，可以對待測電路的駐波比進行分析和評估。

駐波比數值：一般情況下，駐波比的數值越小越好，接近于1表示電路的匹配程度較好。

駐波比相位：駐波比相位可以用來判斷反射波與傳輸波之間的相位關系，從而分析電路的傳輸特性。

駐波比圖表：通過儀器菜單中的設置選項，選擇以圖表形式顯示測量結果。可以直觀地觀察駐波比變化的趨勢和特點。

本文介紹了使用羅德與施瓦茨矢量網絡分析儀測量駐波比的步驟和方法。在實際應用中，還可以根據需要對其他參數進行測量和分析，如增益、相位等。通過合理使用羅德與施瓦茨矢量網絡分析儀，可以更好地了解電路的性能，優化電路設計，并提高系統的工作效率。
