羅德與施瓦茨網絡分析儀如何測量S參數？

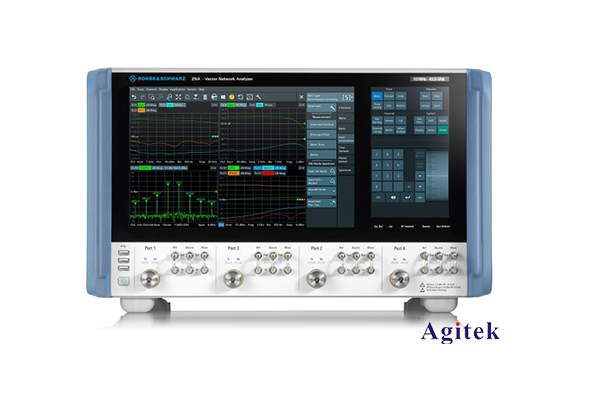

羅德與施瓦茨網絡分析儀是一種用于測量電路中S參數的儀器，S參數是描述電路中信號傳輸特性的重要參數。測量S參數可以幫助工程師了解電路中信號的傳輸情況，從而優化電路設計和性能。

測量S參數的過程通常分為以下幾個步驟：

1. 連接電路：首先，將待測電路連接到羅德與施瓦茨網絡分析儀上。通常情況下，待測電路會通過連接器與網絡分析儀相連。確保連接器的連接正確無誤，以避免測量誤差。

2. 設置參數：在連接好電路后，需要設置網絡分析儀的參數。這些參數包括頻率范圍、功率級別、掃描速度等。根據待測電路的特性和需要，選擇合適的參數設置。

3. 校準：在進行S參數測量之前，需要對網絡分析儀進行校準。校準的目的是消除測試系統中的誤差，確保測量結果的準確性。通常情況下，會進行開路、短路和負載校準等步驟。

4. 掃描測試：設置好參數并完成校準后，可以開始進行S參數的掃描測試。網絡分析儀會以設定的頻率范圍內逐點掃描電路，測量S參數的數值。通常會得到幅度和相位兩個參數的值。

5. 分析結果：測量完成后，可以通過網絡分析儀的軟件或其他工具對測量結果進行分析。可以繪制幅度和相位隨頻率變化的曲線，也可以計算其他參數如增益、帶寬等。

總的來說，測量S參數需要連接電路、設置參數、校準、掃描測試和分析結果等步驟。通過這些步驟，可以準確地獲取電路的S參數信息，幫助工程師優化電路設計和性能。羅德與施瓦茨網絡分析儀作為一種高精度的測量儀器，在電子行業中得到廣泛應用。
