R&S?ZVA110矢量網絡分析儀如何測波特圖？

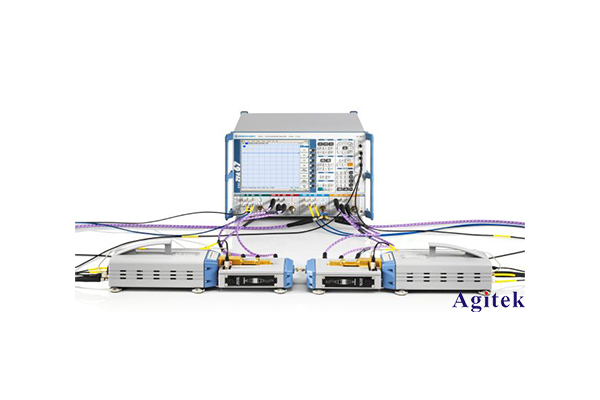

R&S?ZVA110矢量網絡分析儀是一款高性能的測試儀器，廣泛應用于電子通信、射頻微波領域。其中，測量波特圖是其常見的應用之一。波特圖是描述微波電路性能的重要參數，通過測量波特圖可以了解電路在不同頻率下的傳輸特性，包括傳輸損耗、反射損耗、增益等信息。

在使用R&S?ZVA110矢量網絡分析儀測量波特圖時，首先需要連接被測件到儀器上，并設置好相應的測試參數。接下來，通過儀器的操作界面選擇波特圖測試功能，并設置所需的頻率范圍和步進值。在測量過程中，儀器會自動掃描不同頻率下的信號，并記錄下對應的S參數數據。

通過測量得到的S參數數據，可以利用儀器提供的分析軟件進行處理，生成波特圖。波特圖通常包括S參數的幅度和相位信息，可以通過圖表直觀地展示電路在不同頻率下的性能。通過觀察波特圖，可以快速了解電路的工作狀態，發現潛在問題并進行優化。

R&S?ZVA110矢量網絡分析儀具有高精度、高靈敏度的特點，可以實現對微弱信號的準確測量，適用于各種復雜電路的測試。同時，儀器操作簡便，用戶可以通過直觀的界面快速完成測試操作，提高工作效率。

總的來說，R&S?ZVA110矢量網絡分析儀是一款功能強大、性能優越的測試儀器，可以實現對波特圖等重要參數的準確測量和分析。在電子通信、射頻微波領域的應用中，它發揮著重要作用，為工程師們提供了可靠的測試工具，幫助他們更好地設計和優化電路，推動行業的發展和進步。
