如何使用普源示波器測量伯德圖？

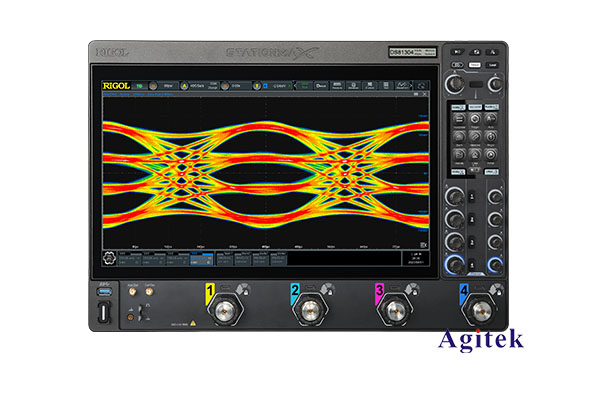

普源示波器是一種常用的電子測量儀器，廣泛應用于各種領域的電路測試和信號分析中。在電子工程領域中，伯德圖是一種常見的測試方法，用于分析電路的頻率響應和穩定性。本文將介紹如何使用普源示波器測量伯德圖，并解釋其原理和應用。

首先，讓我們簡要回顧一下伯德圖的基本概念。伯德圖是一種將電路的傳輸參數表示為復數函數的圖形方法。它通常由兩個坐標軸組成，一個表示電路的傳輸函數的實部，另一個表示虛部。通過繪制伯德圖，可以直觀地了解電路的頻率響應和穩定性，幫助工程師優化電路設計和性能。

為了測量伯德圖，我們需要使用普源示波器來獲取電路的頻率響應數據。普源示波器可以通過連接到電路的輸入和輸出端口來測量信號的幅度和相位響應。通過改變輸入信號的頻率，并記錄相應的輸出信號，我們可以得到電路的傳輸函數數據。

在測量伯德圖時，我們通常會使用網絡分析儀或信號發生器來提供輸入信號，并使用普源示波器來測量輸出信號。首先，我們需要將普源示波器連接到電路的輸出端口，并設置適當?shù)臏y量參數。然后，我們可以通過改變輸入信號的頻率，并記錄輸出信號的幅度和相位響應來獲取數據。

一旦我們收集到足夠的數據，我們就可以繪制伯德圖。通過將實部和虛部的數據繪制在坐標軸上，并連接它們，我們可以得到電路的伯德圖。通過分析伯德圖，我們可以了解電路的頻率響應特性，包括增益和相位裕度，以及穩定性和阻抗匹配等重要參數。

總的來說，使用普源示波器測量伯德圖是一種有效的方法，可以幫助工程師更好地理解電路的性能和優化設計。通過掌握測量方法和分析技巧，我們可以更好地應用伯德圖分析電路，并提高工程實踐中的效率和準確性。
