羅德與施瓦茨矢量網絡分析儀怎么校準？

羅德與施瓦茨矢量網絡分析儀(Vector Network Analyzer, VNA)是一種廣泛應用于電子工程和通信領域的測量儀器。它能夠準確測量電路或設備的反射系數和傳輸系數等參數,為工程師提供了寶貴的測試數據。然而,要確保VNA測量結果的準確性和可靠性,需要對儀器進行周期性的校準。本文將詳細介紹如何對羅德與施瓦茨VNA進行校準,以滿足日常測試的需求。

一、VNA校準的重要性

VNA作為一種高精度測量儀器,其測量結果的準確性直接影響到后續電路設計、調試和優化的效果。未經校準的VNA可能會產生較大的測量誤差,從而導致工程師做出錯誤的判斷和決策。因此,定期對VNA進行校準是非常必要的,它不僅能夠確保測量結果的準確性,還能延長儀器的使用壽命。

二、VNA校準的基本原理

VNA的校準過程實質上是消除測量系統中各種系統誤差的過程。這些系統誤差包括:

1. 電纜和連接器引入的反射和傳輸損耗;

2. 儀器本身的幅度和相位誤差;

3. 環境因素(如溫度、濕度等)引起的測量偏移。

通過連接校準件(如開路、短路、50Ω標準負載等),VNA可以測量這些系統誤差,并將其存儲在內部校準系數中。在后續的測量過程中,VNA會自動補償這些誤差,從而得到更加準確的測量結果。

三、VNA校準的具體步驟

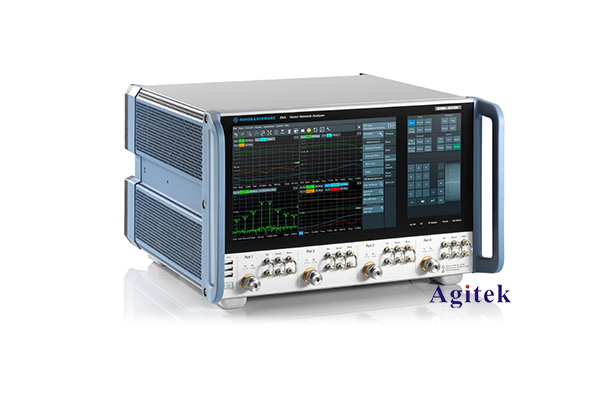

下面以羅德施瓦茨公司的ZVA系列矢量網絡分析儀為例,介紹VNA校準的具體步驟:

1. 選擇合適的校準套件

根據待測設備的連接端口類型(如N型、3.5mm、2.92mm等),選擇相應的校準套件。常見的校準套件包括開路、短路、50Ω標準負載等。

2. 連接校準件

將校準件依次連接到VNA的測試端口上,并確保連接牢固、無松動。

3. 執行校準程序

進入VNA的校準菜單,選擇合適的校準方法(如全二端口校準、單端口校準等),按照提示依次完成各個校準步驟。校準過程中,VNA會自動測量并存儲校準數據。

4. 檢查校準結果

校準完成后,VNA會顯示校準的品質因子(如方波、反射跟蹤等),確保各項指標均在可接受范圍內。如果校準結果不理想,可以重復校準過程直至滿足要求。

5. 保存校準數據

完成校準后,將校準數據保存到VNA的內部存儲器中,以便后續測量時調用。同時,也可以將校準數據導出到電腦上,作為備份使用。

通過上述步驟,即可完成羅德施瓦茨VNA的校準。需要注意的是,VNA的校準應該定期進行,以確保測量結果的長期穩定性和可靠性。同時,在測量過程中,還應注意環境因素的變化,必要時可以進行再校準,以消除由此帶來的測量誤差。

四、VNA校準的應用實例

下面以一個典型的應用案例來說明VNA校準的重要性:

某公司正在研發一款5G基站天線,需要對其性能進行全面測試。工程師使用羅德施瓦茨ZVA40 VNA對天線的反射系數(S11)和傳輸系數(S21)進行測量。在初次測試中,結果顯示天線的工作頻帶與設計有一定偏差。

經過仔細分析,工程師發現VNA本身的測量誤差可能是造成這一偏差的主要原因。于是,他們仔細校準了VNA,消除了各種系統誤差。再次測試后,天線的性能指標與設計要求完全吻合,工程師據此對天線進行了優化調整,最終實現了預期的技術指標。

可見,羅德與施瓦茨矢量網絡分析儀校準對于保證測量結果的準確性至關重要。只有經過可靠校準的VNA,工程師才能夠做出正確的分析和判斷,從而制定出更加合理有效的優化方案。

羅德施瓦茨VNA作為一款功能強大的矢量網絡分析儀,其測量結果的準確性直接影響到后續電路設計、調試和優化的效果。因此,定期對VNA進行校準是非常必要的。通過選擇合適的校準套件,按照正確的步驟進行校準,可以有效消除各種系統誤差,確保測量結果的可靠性。只有經過可靠校準的VNA,工程師才能夠做出正確的分析和判斷,從而制定出更加合理有效的優化方案。
