泰克MSO44B示波器采樣頻率調整指南

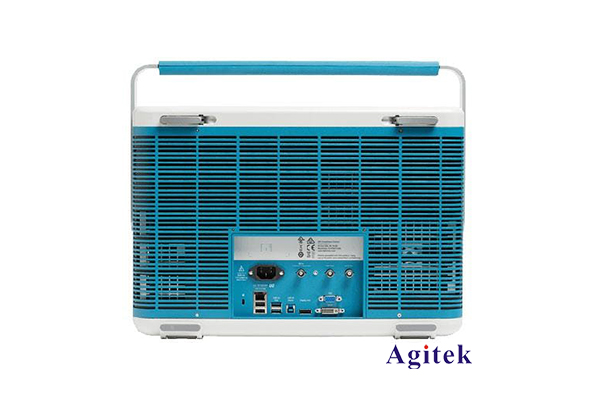

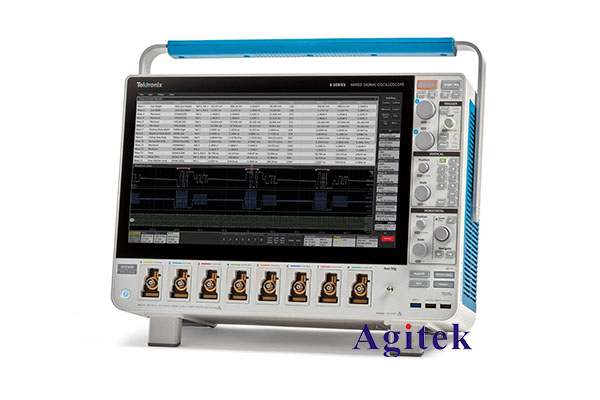

泰克MSO44B是一款功能強大的數字示波器,廣泛應用于電子電路設計、調試和維修等領域。采樣頻率是示波器的重要參數之一,合理設置采樣頻率可以確保獲得準確的信號波形。本文將詳細介紹如何在泰克MSO44B示波器上調整采樣頻率,幫助用戶更好地利用這款優秀的測量?jī)x器。

一、了解采樣頻率的重要性

采樣頻率是示波器采集信號波形的速度,它決定了示波器能夠捕獲的最高頻率。根據奈奎斯特采樣定理,示波器的采樣頻率應至少是待測信號頻率的2倍,才能準確還原信號波形。

如果采樣頻率過低,會導致信號波形出現混疊失真,無法正確顯示信號的真實特性。相反,如果采樣頻率過高,會增加數據存儲和處理的負擔,同時也會降低示波器的響應速度。因此,合理設置采樣頻率非常重要,需要根據具體的測量需求進行調整。

二、在泰克MSO44B示波器上調整采樣頻率

泰克MSO44B示波器提供了多種采樣模式和采樣頻率設置方式,用戶可以根據實際需求進行靈活調整。具體操作步驟如下:

1. 進入采樣設置菜單

在示波器主界面,點擊"采樣"菜單,進入采樣設置界面。

2. 選擇采樣模式

泰克MSO44B支持實時采樣和等效采樣兩種模式。實時采樣適用于捕獲單次或低重復率事件,等效采樣適用于高重復率信號的波形重建。根據測量需求,選擇合適的采樣模式。

3. 設置采樣頻率

在采樣設置界面,用戶可以手動設置采樣頻率。示波器會根據當前的時基設置,給出可選的采樣頻率范圍。根據待測信號的頻率特性,選擇合適的采樣頻率值。

4. 調整時基設置

除了直接設置采樣頻率,用戶還可以通過調整時基設置來間接控制采樣頻率。在時基菜單中,調整時基檔位,示波器會自動調整采樣頻率以匹配當前的時基設置。

5. 觀察波形質量

調整采樣頻率后,觀察示波器顯示的波形,確保波形清晰、無混疊失真。如有需要,可以進一步微調采樣頻率,直至獲得最佳的波形顯示效果。

三、采樣頻率設置實例

下面以幾個常見的測量場景為例,說明如何在泰克MSO44B示波器上設置合適的采樣頻率:

1. 測量1MHz正弦波信號

根據奈奎斯特采樣定理,采樣頻率應大于2MHz。在示波器上,可以設置采樣頻率為5MHz,時基為200ns/div,即可準確捕獲該信號。

2. 測量100kHz方波信號

方波信號包含多個諧波成分,為了還原方波的銳利邊沿,采樣頻率應至少為1MHz。在示波器上,可以設置采樣頻率為2.5MHz,時基為50us/div。

3. 捕獲單次脈沖信號

對于單次脈沖信號,需要使用實時采樣模式。根據脈沖寬度,合理設置時基和采樣頻率,確保能夠完整捕獲整個脈沖過程。

通過以上實例,相信讀者已經掌握了在泰克MSO44B示波器上調整采樣頻率的基本方法。在實際測量中,用戶還需要結合具體的信號特性和測量需求,靈活調整采樣頻率,以獲得最佳的波形顯示效果。

采樣頻率是示波器性能的重要指標,合理設置采樣頻率對于準確捕獲和分析信號波形至關重要。本文詳細介紹了在泰克MSO44B示波器上調整采樣頻率的具體操作步驟,并給出了幾個常見測量場景下的設置實例,希望對廣大用戶在使用該示波器進行測量時有所幫助。如果您在使用過程中還有任何疑問,歡迎隨時與我們聯系。
