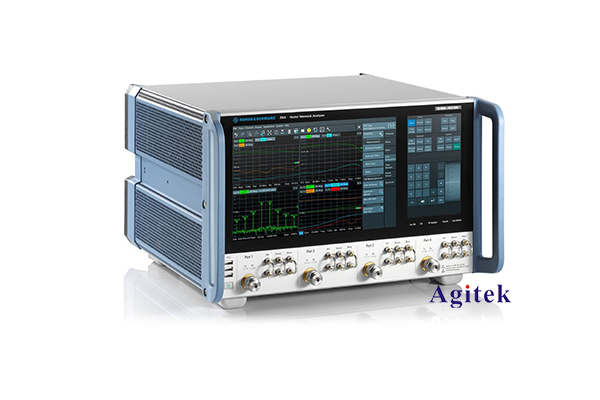

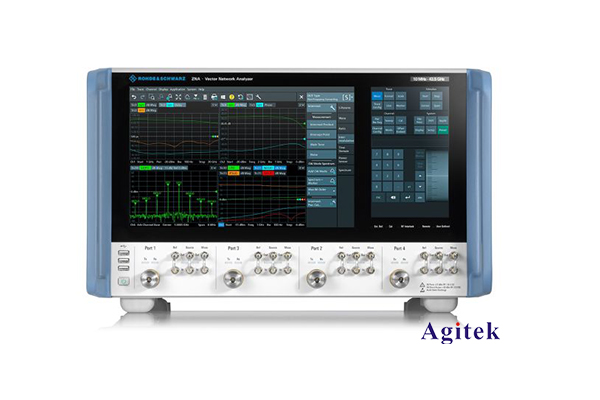

羅德與施瓦茨矢量網絡分析儀中的史密斯圓圖分析

史密斯圓圖是網絡分析中非常重要的一種工具，可以幫助我們直觀地分析和理解網絡的匹配特性。下面小編將詳細闡述如何在羅德與施瓦茨矢量網絡分析儀上操作，以期能夠為您的網絡分析工作提供幫助。

一、什么是史密斯圓圖?

史密斯圓圖是由美國電氣工程師史密斯(Smith)在1939年提出的一種網絡分析工具。它可以直觀地反映出網絡的反射系數、阻抗、電壓駐波比等參數，從而幫助我們分析網絡的匹配特性。在羅德與施瓦茨網絡分析儀上，我們可以通過調出史密斯圓圖來實現這一目的。

二、如何在羅德與施瓦茨網絡分析儀上調出史密斯圓圖?

1. 首先，我們需要將待測網絡連接到網絡分析儀的端口上。通常情況下，我們會使用50Ω或75Ω的標準端口。

2. 然后，我們需要設置網絡分析儀的測量參數，包括頻率范圍、掃描點數等。這些參數的設置會直接影響到最終的測量結果。

3. 接下來，我們需要選擇顯示模式。在羅德與施瓦茨網絡分析儀上，我們可以找到"Smith"選項，選擇它就可以調出史密斯圓圖。

4. 在史密斯圓圖上，我們可以看到網絡的反射系數、阻抗、電壓駐波比等參數。通過分析這些參數，我們就可以判斷網絡的匹配特性，并采取相應的措施進行優化。

三、史密斯圓圖的應用

史密斯圓圖在網絡分析中有廣泛的應用。它可以幫助我們快速直觀地分析網絡的匹配特性，從而為網絡的設計和優化提供重要的參考。例如，在天線設計中，我們可以利用史密斯圓圖來分析天線的阻抗特性，并進行匹配優化;在微波電路設計中，我們也可以利用史密斯圓圖來分析電路的反射特性，并進行相應的優化。總之，史密斯圓圖是網絡分析中不可或缺的重要工具。

通過本文的介紹，相信大家對如何在羅德與施瓦茨網絡分析儀上調出史密斯圓圖已經有了一定的了解。史密斯圓圖是網絡分析中非常重要的一種工具，它可以幫助我們直觀地分析和理解網絡的匹配特性。希望本文的內容對您的工作和研究有所幫助。如果您還有任何其他問題，歡迎隨時與我交流。
