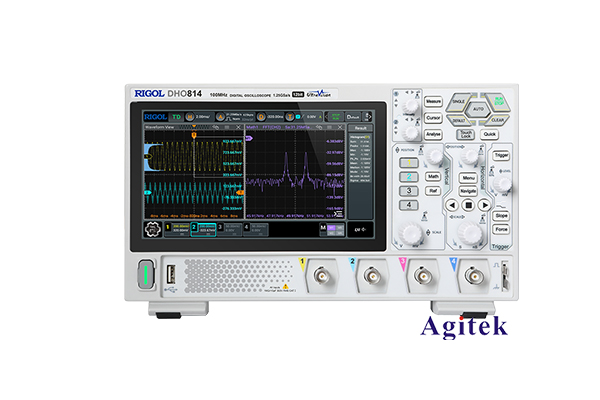

普源DHO814示波器測量晶振波形

作為一款功能強大的數字示波器，普源DHO814示波器可以幫助我們深入了解電路中各種信號的特性，為電路設計和故障診斷提供強有力的支持。

一、晶振波形的重要性

晶振作為電子電路中的重要元件，其輸出波形的質量直接影響到整個電路的性能和穩定性。通過觀察晶振波形，我們可以了解晶振的工作狀態，判斷其是否存在異常。常見的異常情況包括波形失真、頻率漂移、振幅不穩定等，這些都可能導致電路出現故障。因此，定期測量和分析晶振波形是電路調試和維護的重要一環。

二、使用DHO814示波器測量晶振波形

DHO814示波器憑借其出色的性能指標，非常適合用于測量和分析晶振波形。下面我們來具體了解一下測量步驟：

1. 連接探頭：將示波器探頭的端子連接到晶振電路的輸出端。注意要選擇合適的探頭，以確保測量的準確性。

2. 設置示波器：根據晶振的工作頻率，調整示波器的時基和觸發設置，使波形能夠穩定顯示在屏幕上。通常情況下，時基設置為1~10ns/div，觸發模式選擇邊沿觸發即可。

3. 觀察波形：仔細觀察晶振波形的形狀、幅值、頻率等參數。正常情況下，晶振波形應該是正弦波或方波，幅值穩定，頻率也應該保持在額定值附近。如果發現波形存在失真、頻率漂移等異常，就需要進一步分析原因，并采取相應的措施。

4. 測量參數：DHO814示波器提供了豐富的自動測量功能，可以快速獲取波形的各項關鍵參數，如周期、頻率、上升時間、下降時間等。這些數據有助于我們更全面地評估晶振的工作狀態。

5. 保存數據：為了方便后續分析和比對，可以將測量結果保存下來，包括波形圖像、測量數據等。DHO814支持多種數據導出格式，可以方便地與其他軟件進行數據交互。

三、測量結果分析與診斷

通過對晶振波形的測量和分析，我們可以發現電路中可能存在的問題，并采取相應的措施進行修復。比如，如果發現波形失真，可能是由于晶振本身的問題，如晶體老化、負載電容不匹配等;如果頻率漂移嚴重，則可能是由于溫度變化或電源電壓波動引起的。針對不同的問題，我們需要采取相應的措施，如更換晶振、調整外圍電路等，以確保電路的穩定運行。

總之，使用DHO814示波器測量晶振波形是電路調試和維護的重要手段。通過觀察波形特征，我們可以及時發現電路中的問題，為問題的排查和解決提供有價值的依據。
