羅德與施瓦茨矢量網絡分析儀測量諧振Q值的方法

諧振Q值是描述諧振電路性能的重要參數之一，它反映了諧振電路的能量存儲和能量損耗的比值。諧振Q值的大小直接影響到諧振電路的帶寬特性、能量轉換效率等，因此準確測量諧振Q值對于諧振電路的設計與優化至關重要。本文詳細介紹了使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值的方法，包括測量原理、操作步驟以及注意事項等，為從事相關領域研究的工程師提供了一種便捷可靠的測量方法。

諧振電路作為無線電工程中不可或缺的基礎電路，其性能優劣直接影響到整個系統的工作質量。諧振Q值是描述諧振電路性能的重要參數之一，它反映了諧振電路的能量存儲和能量損耗的比值。諧振Q值越高，說明諧振電路的能量存儲能力越強，能量損耗越小，從而帶來更高的能量轉換效率和更窄的帶寬。因此，準確測量諧振Q值對于諧振電路的設計與優化至關重要。

目前，測量諧振Q值的常用方法有半功率帶寬法、3dB帶寬法和Q值測試儀法等，其中使用矢量網絡分析儀測量諧振Q值是一種簡便高效的方法。作為一種功能強大的射頻測量儀器，羅德與施瓦茨公司生產的矢量網絡分析儀廣泛應用于無線電工程領域，可以快速準確地測量諧振電路的各項參數，包括諧振頻率、諧振Q值等。本文將詳細介紹使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值的原理、操作步驟以及注意事項，供從事相關領域研究的工程師參考。

一、諧振Q值的定義與重要性

諧振Q值Q是描述諧振電路性能的一個重要參數，它反映了諧振電路的能量存儲和能量損耗的比值，其數學表達式為:

Q = 2π×Energy Stored / Energy Dissipated per Cycle

其中，Energy Stored表示諧振電路每個周期內儲存的能量，Energy Dissipated per Cycle表示每個周期內耗散的能量。

諧振Q值越高，說明諧振電路的能量存儲能力越強，能量損耗越小，從而帶來以下優點:

1. 更高的能量轉換效率:高Q值諧振電路可以最大限度地利用輸入能量，從而提高整個系統的能量轉換效率。這在無線通信系統、雷達系統等對功耗敏感的應用中尤為重要。

2. 更窄的帶寬特性:高Q值諧振電路具有更窄的3dB帶寬，這有利于抑制旁瓣，提高系統的選擇性。這在通信系統中尤為重要，可以減小相鄰信道之間的干擾。

3. 更高的靈敏度:高Q值諧振電路具有更高的靈敏度，可以更好地檢測微弱的信號。這在雷達系統、無線電天文等領域非常有用。

因此，準確測量諧振Q值對于諧振電路的設計與優化至關重要。下面將介紹使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值的方法。

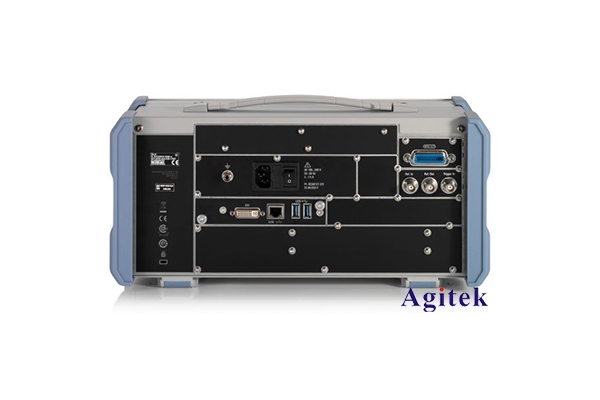

二、基于羅德與施瓦茨矢量網絡分析儀的諧振Q值測量

1. 測量原理

使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值的基本原理如下:

(1) 將待測諧振電路接入矢量網絡分析儀的測試端口。

(2) 矢量網絡分析儀會sweeping測試信號的頻率，記錄諧振電路的S參數隨頻率變化的情況。

(3) 根據諧振電路的S參數曲線，可以提取出諧振頻率f0和3dB帶寬Δf，從而計算出諧振Q值Q=f0/Δf。

2. 操作步驟

使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值的具體步驟如下:

(1) 將待測諧振電路接入矢量網絡分析儀的測試端口，連接好測試電纜。

(2) 打開矢量網絡分析儀，選擇適當的測試頻率范圍，例如從f0-2Δf到f0+2Δf。

(3) 選擇S參數測量模式，測試諧振電路的S21參數。

(4) 觀察S21參數隨頻率的變化曲線，找出S21的峰值點，即諧振頻率f0。

(5) 在S21曲線上測量3dB帶寬Δf，即S21下降3dB的兩個頻點之間的差值。

(6) 根據公式Q=f0/Δf計算出諧振Q值。

3. 注意事項

使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值時需要注意以下幾點:

(1) 接線要仔細，確保待測諧振電路與矢量網絡分析儀的連接良好，避免測量誤差。

(2) 選擇合適的測試頻率范圍，既要包括整個諧振曲線，又不要過寬以免出現干擾。

(3) 觀察S21曲線時要注意峰值點的準確位置，以及3dB下降點的準確頻率，避免人為誤差。

(4) 如果待測諧振電路Q值較高，3dB帶寬Δf可能太窄而難以精確測量，這時可以考慮使用半功率帶寬法。

(5) 測量環境要盡量靜態，避免外部干擾對測量結果的影響。

諧振Q值是描述諧振電路性能的重要參數，準確測量諧振Q值對于諧振電路的設計與優化至關重要。本文詳細介紹了使用羅德與施瓦茨矢量網絡分析儀測量諧振Q值的方法，包括測量原理、操作步驟以及注意事項等，為從事相關領域研究的工程師提供了一種便捷可靠的測量方法。希望通過本文的介紹，能夠幫助相關領域的工程師更好地掌握和應用這一測量技術，為無線電工程的發展做出應有貢獻。
