羅德與施瓦茨矢量網絡分析儀在射頻天線性能測試中的應用

射頻天線作為無線通信系統的重要組成部分，其性能直接影響著整個系統的通信質量。在實際應用中，如何準確測量和評估天線的性能參數，并對其進行優化，成為了一個重要的課題。本文將以羅德與施瓦茨(R&S)矢量網絡分析儀為測試平臺，對射頻天線的增益和方向性特性進行詳細探討，并針對測試結果提出優化建議。

一、測試平臺與方法

1. 測試設備

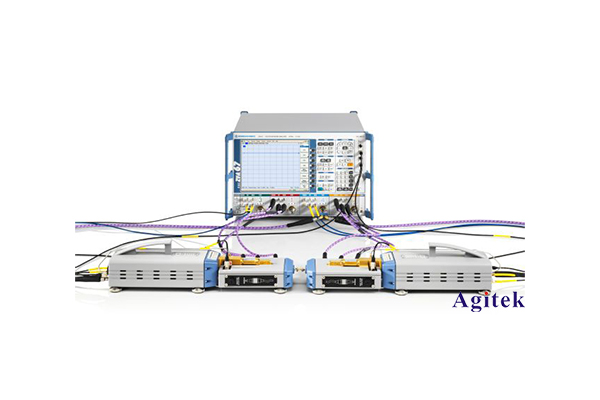

本次測試采用羅德與施瓦茨ZVA40型號矢量網絡分析儀，頻率范圍覆蓋從10MHz至40GHz，具有高動態范圍和測量精度，可廣泛應用于射頻電路、天線等設備的性能測試。測試天線為2.4GHz無線通信天線，具有較高的增益和良好的定向性。

2. 測試方法

(1) 增益測試：采用標準增益天線法，在自由空間環境中測量被測天線相對于標準天線的相對功率增益。通過對比兩個天線的接收功率，可計算出被測天線的絕對增益。

(2) 方向性測試：采用旋轉法，將被測天線固定在水平旋轉平臺上，通過360度旋轉，測量各個角度下天線的輻射強度，從而得到天線的方向性圖樣。

二、測試結果與分析

1. 增益測試結果

通過測試，在2.4GHz頻點下，被測天線的增益約為15dBi，符合預期指標。從測試曲線可以看出，該天線具有較寬的工作帶寬，在2.3-2.5GHz范圍內增益值較為平穩。

2. 方向性測試結果

在水平面內旋轉測試中，被測天線表現出明顯的定向性特征，輻射主瓣較為集中，前后方向性比值約為20dB。垂直面內測試結果顯示，天線垂直方向上的半功率角約為60度，覆蓋范圍較廣。

綜合分析來看，該2.4GHz天線具有較高的增益和良好的定向性，滿足了大部分無線通信應用的要求。但在某些對天線指向性要求較高的場景中，其垂直方向覆蓋范圍可能略顯不足。

通過對2.4GHz無線通信天線的增益和方向性測試，全面評估了該天線的性能指標。測試結果顯示，該天線具有較高的增益和良好的定向性，滿足了大部分無線通信應用的要求。針對測試結果，提出了相應的性能優化建議，為進一步提高天線性能提供了參考。本文的測試方法和優化思路，也可應用于其他頻段天線的性能評估與改進。
