普源MSO4032示波器如何設置濾波功能？

一、示波器濾波功能概述

示波器濾波功能是一種數字信號處理技術，用于消除或減弱信號中的干擾成分，從而提高測量精度和信號質量。常見的濾波類型包括低通濾波、高通濾波、帶通濾波等。

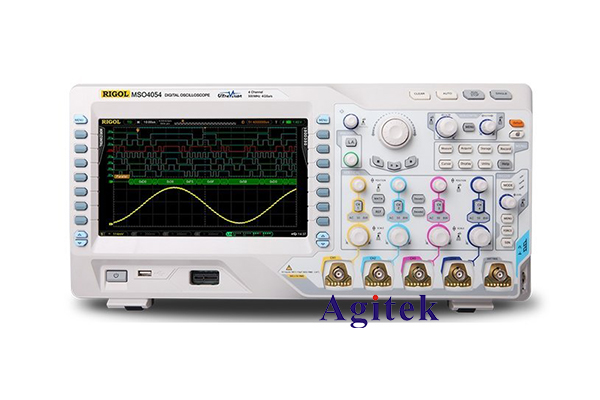

普源MSO4032是一款高性能的混合信號示波器，在采集和分析復雜信號方面具有很強的功能。它內置了多種濾波器選項，用戶可以根據測量需求靈活配置濾波參數，以優化顯示效果和測量結果。

二、MSO4032示波器濾波功能設置步驟

1. 進入濾波設置菜單

在示波器主界面，點擊"通道"按鈕，選擇需要設置濾波的通道。然后點擊"濾波器"選項卡，進入濾波參數配置界面。

2. 選擇濾波器類型

MSO4032提供了多種濾波器選項，包括：

- 低通濾波器：可以去除高頻干擾，保留低頻信號成分。

- 高通濾波器：可以去除直流分量和低頻干擾，保留高頻信號成分。

- 帶通濾波器：可以在指定的頻率范圍內保留信號，濾除其他頻段的干擾。

- 自定義濾波器：用戶可以設置濾波器的截止頻率、階數等參數。

根據實際測量需求，選擇合適的濾波器類型。

3. 設置濾波參數

不同類型的濾波器有各自的參數設置項目。以低通濾波器為例：

- 截止頻率：設置低通濾波器的截止頻率，高于此頻率的信號成分將被濾除。

- 階數：決定濾波器的陡峭程度，階數越高，濾除干擾的效果越好，但會引入更大的信號延遲。

- 窗函數：選擇合適的窗函數可以優化濾波效果，常用的有矩形窗、漢寧窗、漢明窗等。

根據測量對象的頻譜特性，合理設置濾波器參數，以獲得理想的濾波效果。

4. 觀察濾波結果

設置完濾波參數后，示波器會實時顯示濾波后的波形。用戶可以觀察波形變化，判斷濾波效果是否滿足要求。必要時可以微調濾波參數，進一步優化測量結果。

三、MSO4032濾波功能應用案例

1. 測量電機驅動信號

電機驅動電路通常存在高頻開關噪聲，使用低通濾波器可以有效消除這些干擾，更好地觀察電機控制信號的波形和參數。

2. 分析串行總線信號

在測量高速串行總線信號時，信號邊沿可能受到高頻噪聲的影響而失真。通過帶通濾波器，可以突出關鍵的數字信號成分，方便分析總線協議和時序特性。

3. 測量脈沖寬度

某些脈沖信號可能受到高頻噪聲干擾，導致脈沖寬度測量不準確。使用高通濾波器可以去除低頻干擾，提高脈沖寬度測量的準確性。

4. 分析功率諧波

在電力電子電路中，存在大量高次諧波成分，使用帶通濾波器可以有選擇地分析各次諧波的幅值和相位特性，為電路優化提供依據。

綜上所述，MSO4032示波器強大的濾波功能，為用戶提供了有效的信號優化手段，能夠幫助工程師快速定位和解決測量中的各類問題，提高測量質量和工作效率。合理利用濾波功能，是示波器使用過程中不可或缺的重要技能。
