矢量網絡分析儀可以測哪些參數？

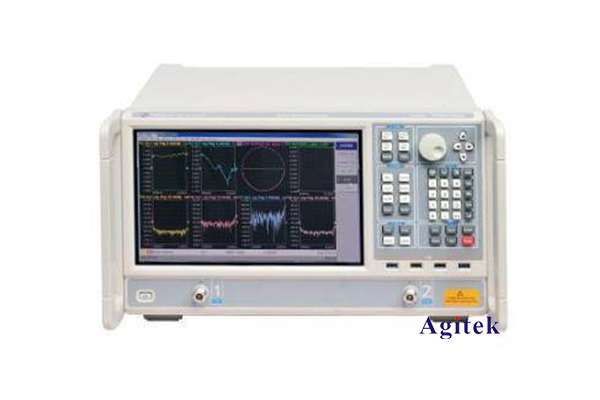

矢量網絡分析儀是一種頻域儀器，廣泛應用于電子電路、微波器件、天線等領域的測試和分析。它主要用于測量被測設備的S參數，從而分析被測設備的特性，為設計和調試提供依據。以下是矢量網絡分析儀可以測量的主要參數:

1. 反射系數(S11， S22)

矢量網絡分析儀可以測量被測設備的輸入/輸出端口的反射系數幅度和相位，反映了被測設備的匹配特性。良好的匹配對于提高傳輸效率和降低波反射非常重要。通過分析反射系數數據，可以了解被測設備的阻抗特性、共振頻率、帶寬等。

2. 傳輸系數(S21， S12)

矢量網絡分析儀可以測量被測設備的正向和逆向傳輸系數幅度和相位，反映了被測設備的信號傳輸特性。這些參數可以用于計算被測設備的增益、損耗、相位響應等。對于放大器、濾波器、耦合器等器件，傳輸系數是最關鍵的指標。

3. 分散參數

除了反射和傳輸系數外，矢量網絡分析儀還可以測量被測設備的群時延、相位延遲、時間域響應等分散參數。這些參數反映了被測設備對信號波形的影響，對于寬帶通信系統的設計非常重要。

4. 雜散參數

矢量網絡分析儀可以測量被測設備產生的諧波、交調失真、噪聲等雜散參數，揭示了被測設備的非線性特性和噪聲性能。這些參數在功率放大器、混頻器等非線性電路的設計中起關鍵作用。

5. 天線參數

對于天線測試，矢量網絡分析儀可以測量天線的阻抗、駐波比、輻射模式等參數，為天線的設計和優化提供依據。同時，它也可以測量天線系統中饋電線、耦合器等部件的特性。

6. 集成電路參數

在集成電路測試中，矢量網絡分析儀可以測量晶體管、濾波器、陷波器等微波集成電路的S參數，用于驗證電路拓?fù)浜蛢?yōu)化設計。它還可以測量集成電路的parasitics參數，為建立精確的電路模型提供數據支持。

總之，矢量網絡分析儀憑借其出色的頻域測量能力，可以全面測試和分析各種高頻電子設備和系統的關鍵性能指標，為電路設計、優化和故障診斷提供強大的測試手段。隨著微波通信技術的不斷發展，矢量網絡分析儀在通信、雷達、衛星等領域的應用越來越廣泛，是電子工程師不可或缺的重要測試工具。
