泰克MDO4054C示波器如何測試電流？

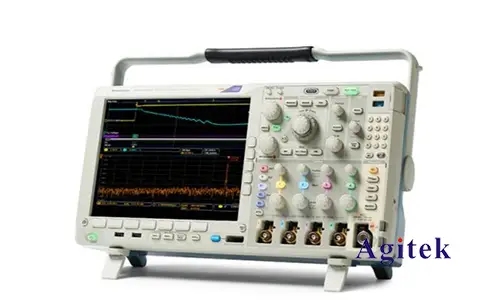

泰克MDO4054C是一款非常出色的混合信號示波器，它具有強大的功能和優秀的性能。作為一名電子工程師，如何利用這款示波器來精確測量電流是我們需要掌握的一項重要技能。在本文中，我將詳細介紹如何使用泰克MDO4054C測試電流的具體步驟。

一、準備工作

測試電流之前，首先需要準備好以下工具和設備:

1. 泰克MDO4054C混合信號示波器

2. 電流探頭(建議使用泰克的TCP2xx系列)

3. 待測電路或設備

4. 連接線

將電流探頭連接到示波器的輸入通道上，并確保探頭的設置正確。接下來，將待測電路或設備與示波器的測試點相連。

二、設置示波器參數

1. 打開示波器電源，進入主界面。

2. 點擊"垂直"菜單，選擇要使用的通道(通常為CH1或CH2)。

3. 將"耦合"設置為"AC"模式，以去除直流分量。

4. 調整"垂直檔位"使波形完全顯示在屏幕上，同時觀察波形的幅度變化。

5. 點擊"水平"菜單，根據待測信號的頻率適當調整"時基"。

6. 根據需要，可以開啟"觸發"功能，設置合適的觸發模式和電平，以穩定波形顯示。

7. 如果需要測量具體的電流數值，可以點擊"游標"菜單，設置電流游標并讀取測量結果。

三、測試電流波形

1. 觀察電流波形的形狀和特點，判斷電路工作是否正常。

2. 檢查波形的峰值、RMS值、周期等參數，了解電路的工作狀態。

3. 如果發現異常情況，可以結合電壓波形等其他信息進行分析和診斷。

4. 記錄下測試結果，以便后續分析和比較。

四、優化測試

1. 根據實際需要，可以使用示波器的其他功能，如數學運算、頻譜分析等，進一步分析電流波形。

2. 合理設置示波器的參數，如時基、觸發等，以獲得最佳的波形顯示效果。

3. 調整電流探頭的位置和測量方式，確保獲取的電流信號準確無誤。

4. 對比不同工作條件下的電流波形，分析電路的動態特性。

通過本文的介紹，相信大家已經掌握了使用泰克MDO4054C示波器測試電流的具體步驟。正確設置示波器參數，選擇合適的電流探頭，仔細觀察波形特征，都是確保測試結果準確可靠的關鍵。同時，我們還需要根據具體情況不斷優化測試方法，發揮示波器的強大功能，為電路分析提供有價值的數據支持。

作為一名電子工程師，準確測量電流是我們?nèi)粘９ぷ髦械闹匾寄堋Ｏ嘈磐ㄟ^不斷的學習和實踐，大家一定能夠熟練掌握使用泰克MDO4054C測試電流的方法，為電路設計和故障診斷提供有力保障。
