普源RSA5000系列實時頻譜分析儀底噪調整技巧

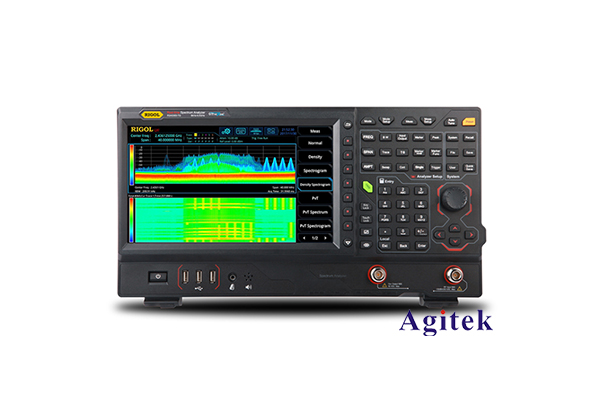

普源RSA5000系列是一款功能強大的實時頻譜分析儀,廣泛應用于射頻、微波、通信等領域的信號分析與測試。作為一款高精度測量儀器,其底噪性能對測量結果的準確性至關重要。本文將針對RSA5000系列實時頻譜分析儀的底噪調整,提供詳細的操作指引和技巧。
1. 底噪的重要性
頻譜分析儀的底噪水平直接影響著測量的靈敏度和動態范圍。底噪過高會掩蓋被測信號的細節,降低測量精度;而底噪過低則會增加儀器的成本和功耗。因此,合理調整底噪至最佳水平,是保證RSA5000系列精準測量的關鍵。
2. 底噪調整步驟
2.1 預熱
RSA5000系列作為高性能微波測量儀器,其底噪性能對溫度變化非常敏感。因此,在進行底噪調整前,需要讓儀器預熱30分鐘以上,以穩定內部電路的工作狀態。
2.2 參考信號源
連接一個低噪聲、高穩定性的參考信號源至RSA5000的輸入端。這樣可以確保測量過程中輸入信號的噪聲水平遠低于儀器本身的底噪,從而更準確地評估RSA5000的噪聲性能。常用的參考信號源包括信號發生器、噪聲源等。
2.3 設置測量參數
根據待測信號的頻率范圍,合理設置RSA5000的中心頻率、分辨率帶寬(RBW)和視頻帶寬(VBW)等參數。一般來說,RBW越窄,VBW越小,底噪水平就越低。但過小的帶寬會增加測量時間,因此需要在測量精度和效率之間權衡取舍。
2.4 獲取噪聲譜
在RSA5000上啟動頻譜測量,觀察噪聲譜的特征。通常情況下,噪聲譜應該平坦且無明顯的峰值。如果出現不規則的噪聲分布,可能是由于外部干擾或內部電路問題引起的。
2.5 測量底噪水平
使用游標測量噪聲譜中的噪聲功平方根(VRMS)值,即可得到RSA5000的底噪水平。該值以dBm/Hz為單位,反映了儀器在單位帶寬內的噪聲功率。
2.6 優化底噪
如果測量得到的底噪水平未達到預期,可以通過以下方法進行優化:
(1) 調整RBW和VBW參數,縮小測量帶寬;
(2) 開啟RSA5000的預放大器功能,提高輸入信號幅度;
(3) 檢查并排除外部環境干擾源,如開關電源、電磁輻射等;
(4) 清潔儀器內部,確保各部件良好接地;
(5) 更換高性能的參考信號源,降低輸入噪聲。
通過反復調整和測試,可以最終得到RSA5000的最佳底噪水平。需要注意的是,不同型號和配置的RSA5000,其底噪性能會有所差異,用戶需要根據實際情況進行針對性的優化。
3. 應用案例
某通信系統研發團隊在使用RSA5000進行關鍵器件測試時,發現測量結果存在較大噪聲干擾,嚴重影響了測試精度。經過仔細排查,團隊發現RSA5000的底噪水平略高于預期,遂按照上述步驟進行了細致的底噪調整。
首先,他們將RSA5000預熱30分鐘,并使用低噪聲信號發生器作為參考信號源。然后,通過調節RBW和VBW參數,成功將底噪水平從最初的-135dBm/Hz降低到-140dBm/Hz。為進一步提高靈敏度,團隊還開啟了RSA5000的預放大器功能,最終將底噪降低至-145dBm/Hz。
經過這次底噪優化,RSA5000的測量性能得到了顯著提升。團隊在后續的關鍵器件測試中,不僅觀測到了更多微弱信號的細節,而且測量結果的重復性和一致性也大幅改善,為項目的成功實施提供了有力支撐。
RSA5000系列實時頻譜分析儀的底噪性能直接影響著測量精度和靈敏度。通過合理的預熱、參考信號源選擇、測量參數設置,以及多次優化調整,用戶可以充分挖掘RSA5000的底噪性能潛力,從而獲得更準確可靠的測量結果。本文所述的底噪調整技巧,希望能為廣大用戶提供有益參考。
