E5080B矢量網絡分析儀測量衰減的方法與步驟

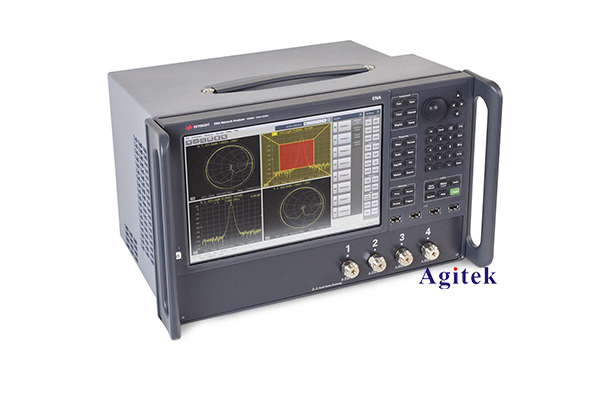

一、 E5080B矢量網絡分析儀簡介

E5080B是安捷倫(現為是德科技)推出的一款高性能矢量網絡分析儀。它擁有業界領先的頻率范圍、動態范圍和測量速度等指標，廣泛應用于通信、雷達、航空航天等領域的射頻和微波測試。

二、 E5080B測量衰減的重要性

在無線通信系統、雷達系統和其他射頻電路中，信號的衰減是一個關鍵參數。過大的信號衰減會嚴重影響系統的性能。因此，準確測量設備和電路的衰減特性非常重要。E5080B憑借出色的測量性能，可以快速、準確地測量各種器件和電路的衰減特性。

三、 E5080B測量衰減的步驟

1. 校準測量系統

在進行任何測量之前，必須對E5080B進行校準，以消除測量系統自身的影響。校準方法包括開路、短路、標準等多種，需要根據實際測量對象選擇合適的校準方式。

2. 設置測量參數

根據待測設備的特性，設置E5080B的測量頻率范圍、功率級別、IF帶寬等參數。通常情況下，設置較窄的IF帶寬可以獲得更高的動態范圍，從而提高衰減測量的精度。

3. 連接待測設備

將待測設備連接到E5080B的測試端口上。對于雙端口設備，可以直接測量S參數;對于單端口設備，可以使用反射測量方式獲得S11參數。

4. 進行測量并分析結果

啟動測量，E5080B會自動掃描設定的頻率范圍，并實時顯示測量結果。用戶可以根據需要調整測量參數，觀察設備在不同條件下的衰減特性。

5. 保存測量數據

測量完成后，可以將測量數據保存到儀器內部存儲器或導出到電腦，以便進一步分析和存檔。E5080B支持多種數據格式，如Touchstone、CSV等，方便用戶進行數據處理。

四、 E5080B衰減測量的應用場景

1. 天線性能測試:測量天線的插入損耗、反射系數等參數，優化天線設計。

2. 無線通信系統測試:測量功率放大器、濾波器等關鍵器件的信號衰減特性，確保系統性能。

3. 雷達系統測試:測量雷達天線饋源線、開關等部件的衰減，保證雷達系統的靈敏度。

4. 5G通信測試:測量5G基站射頻前端器件的動態范圍和線性特性，確保5G信號的完整性。

5. 電磁兼容測試:測量屏蔽罩、濾波器的衰減性能，評估電磁兼容性。

總之，E5080B矢量網絡分析儀憑借其出色的測量性能，可以快速、準確地測量各種電子設備和電路的衰減特性，為射頻及微波領域的研發、生產和維護提供有力支撐。
