矢量網絡分析儀測量實時電容的原理與方法

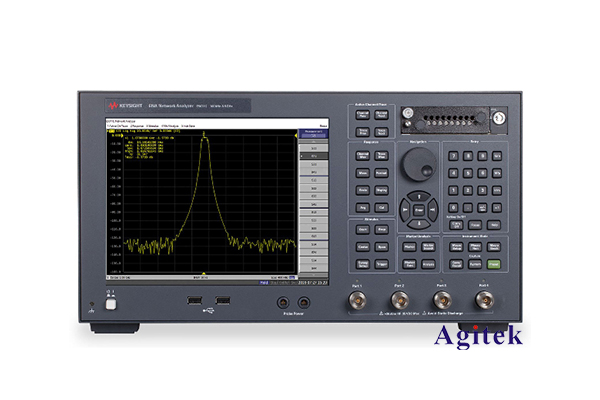

矢量網絡分析儀(VNA)是一種廣泛應用在高頻電路分析和測量中的重要儀器設備。除了常見的電路參數測量功能外，VNA還可以用來測量電容元件的實時電容值變化。下面我們就來探討一下VNA如何實現對電容的實時測量。

1. 基本原理

VNA的測量原理是利用反射系數和傳輸系數的測量來獲取被測元件的特性參數。當被測電容接入VNA測試端口時，由于電容與信號源之間存在電容性阻抗，會產生一定的反射信號。VNA可以測量這個反射信號的幅度和相位，并根據相關公式計算出電容的實時值。

具體來說，VNA會向被測電容注入一個測試信號，這個信號會部分被反射回VNA，反射系數Γ與電容C的關系可以用下式表示:

Γ = (Zc - Z0) / (Zc + Z0)

式中，Zc是電容的阻抗，Z0是VNA的特性阻抗(通常為50Ω)。已知Γ和Z0，就可以反求出Zc，進而計算出電容C的大小。

2. 測量方法

要使用VNA對電容進行實時測量，需要經過以下步驟:

(1) 校準VNA

在進行實際測量前，需要對VNA進行校準，消除測試線纜和接口等部分的影響，確保測量結果的準確性。常用的校準方法有開路、短路、50Ω標準等。

(2) 連接被測電容

將待測電容直接連接至VNA的測試端口。為了提高測量精度，可以采用專用的測試夾具或測試探針。

(3) 設置測量參數

在VNA上設置合適的測量頻段、功率、掃描點數等參數，以獲得理想的測量結果。對于電容測量來說，一般選擇1MHz~1GHz的頻段較為合適。

(4) 觀察測量結果

VNA會實時顯示被測電容的電容值、損耗因數等參數。用戶可以根據實際需求，選擇合適的測量參數和結果顯示方式。

3. 應用場景

VNA測量電容的實時變化在以下領域有廣泛應用:

(1) 電路設計與調試

在高頻電路的設計、調試過程中，需要對關鍵電容元件進行實時監測，以確保電路的stability和性能。VNA可以快速、準確地測量電容值的變化情況。

(2) 材料特性分析

對一些介質材料的電容特性進行研究時，VNA可以提供實時的電容測量數據，有助于分析材料的介電性能和頻率響應。

(3) 故障診斷

某些電子設備在運行過程中，電容元件的老化或損壞會直接影響設備的性能。VNA可以實時監測關鍵電容，幫助及時發現和定位故障。

總的來說，VNA作為一款功能強大的測量?jī)x器，在電容實時測量方面有著獨特的優勢。通過合理應用VNA的測量技術，可以大大提高電路設計、材料分析等領域的工作效率和測量準確性。
