如何使用普源DS1202Z-E示波器測量交流電壓?

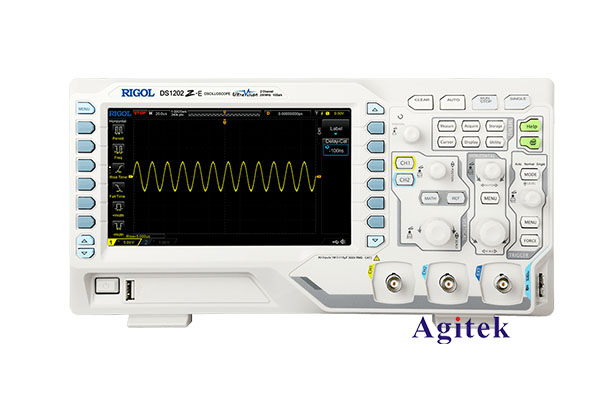

示波器是一款常見的電子測量儀表,用于觀察和分析電路中的電壓信號波形。普源DS1202Z-E是一款性價比較高的數字示波器,廣泛應用于電子維修、工程調試等領域。本文將介紹如何使用DS1202Z-E示波器測量交流電壓。
1. 示波器的基本結構和功能
示波器主要由以下幾個部分組成:輸入端、垂直系統、水平系統、觸發系統和顯示系統。輸入端負責接收待測信號;垂直系統控制信號的幅度;水平系統控制信號的時間基準;觸發系統控制信號的采集時間;顯示系統將采集的信號波形顯示在屏幕上。
DS1202Z-E示波器具有200MHz的帶寬和2通道輸入,能夠同時顯示兩個信號的波形。它還配有豐富的測量功能,如電壓、頻率、周期等參數測量,為用戶提供了便捷的測量體驗。
2. 測量交流電壓的步驟
連接信號輸入
用信號輸入線將待測交流電壓信號接入示波器的通道輸入端(CH1或CH2)。確保接線牢固可靠,避免信號失真或干擾。
設置垂直系統
根據待測信號的幅值,調整示波器的垂直檔位(V/div)。一般將信號波形置于屏幕中央,避免頂部或底部被截斷。同時可以調整垂直位置(POSITION)使波形居中顯示。
設置水平系統
通過調整水平檔位(S/div),使待測信號波形在屏幕上能夠完整顯示。水平檔位越小,波形顯示的時間范圍越長。可以根據信號的周期長度選擇合適的水平檔位。
設置觸發系統
觸發系統決定示波器何時開始采集信號。對于交流信號,通常選擇"Edge"觸發模式,并將觸發源設置為輸入通道。調整觸發電平(LEVEL),使觸發點落在信號的特定位置,以穩定顯示波形。
進行測量
示波器屏幕上顯示的交流電壓波形,可以直接讀取峰-峰值(Vpp)、RMS值(Vrms)等參數。也可以使用光標測量功能,在波形上測量電壓幅值、周期、頻率等。
3. 測量注意事項
接地
測量交流電壓時,示波器的接地端(Ground)必須可靠接地,否則會影響測量精度。
探頭補償
使用示波器探頭時,需要進行探頭補償調整,消除探頭本身的電容效應,保證測量精度。
帶寬限制
根據待測信號的頻率特性,合理選擇示波器的帶寬,避免出現信號失真或失真。
隔離
如果被測電路存在高壓或共模電壓,可以使用隔離放大器等設備隔離,保護示波器免受損壞。
普源DS1202Z-E示波器操作簡單,功能豐富,是一款性價比較高的測量儀表。通過合理設置示波器的各項參數,可以準確測量交流電壓信號的各種特性,為電路調試和故障診斷提供有力支持。
