如何使用泰克示波器測量編碼器ABZ信號？

編碼器是機械設備中廣泛使用的一種位置反饋傳感器，它能夠將旋轉或線性運動轉換為電子信號，為控制系統提供精確的位置和速度信息。編碼器常見的輸出信號有脈沖型的A/B相位方波信號和常數型的Z參考信號，這三種信號統稱為ABZ信號。正確測量和分析ABZ信號對于編碼器系統的調試和診斷非常重要。

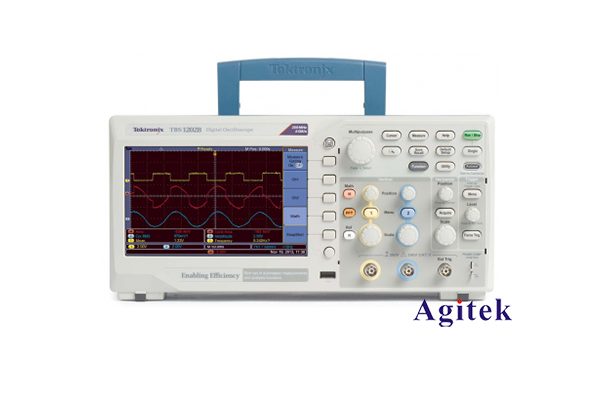

泰克示波器作為一種通用的測量儀器，能夠很好地支持對編碼器ABZ信號的采集和分析。本文將介紹如何使用泰克示波器測量和分析編碼器ABZ信號，以期為相關領域的工程師提供參考。

一、編碼器ABZ信號簡介

編碼器的A/B相位方波信號表示轉子或滑塊的運動方向和速度，通常相位差為90度。Z參考信號則是一個單脈沖信號，表示轉子或滑塊的一個完整的旋轉或往復周期。結合這三種信號，可以準確地獲取編碼器的位置和速度信息。

二、泰克示波器測量ABZ信號

1. 連接編碼器輸出信號

將編碼器的A、B和Z三相信號分別連接到示波器的三個輸入通道上。通常A相信號接CH1，B相信號接CH2，Z相信號接CH3。

2. 設置示波器參數

根據編碼器的技術參數，合理設置示波器的時基、電壓檔位和觸發模式等參數。例如:

- 時基:1ms/div，可以觀察到編碼器一個完整的周期

- 電壓檔位:5V/div，可以觀察到完整的方波信號幅值

- 觸發模式:CH1，上升沿觸發

3. 觀察ABZ信號波形

通過調整示波器的各項參數，可以清晰地觀察到編碼器的A、B和Z三相信號波形。仔細觀察可以發現:

- A相和B相信號呈現明顯的90度相位差

- Z相信號為單脈沖波形，標志著一個完整的旋轉或往復周期

4. 測量ABZ信號特性

可以利用示波器的光標或自動測量功能，測量A、B相信號的周期、脈寬、相位差等參數，以及Z相信號的脈寬等特性。這些測量結果有助于判斷編碼器的工作狀態是否正常。

三、ABZ信號分析應用案例

1. 檢查編碼器安裝是否正確

通過觀察A、B相信號的相位差是否為90度，可以判斷編碼器的安裝是否對準。相位差偏離90度可能是由于編碼器安裝不平或安裝角度不正確造成的。

2. 診斷編碼器故障

如果觀察到A、B相信號異常，如信號丟失、波形畸變等，就可能是編碼器本身存在故障，需要進一步檢查編碼器的內部電路。Z相信號的異常則可能是由于編碼器機械部件的故障造成的。

3. 優化控制系統性能

通過測量A、B相信號的周期和相位差，可以判斷編碼器的分辨率和工作頻率，為控制系統的參數優化提供依據。同時，Z相信號的測量結果也能反映編碼器的機械特性，有助于改善系統的動態響應。

綜上所述，利用泰克示波器對編碼器ABZ信號的測量和分析，不僅能夠檢查編碼器的安裝狀態和工作狀況，還可為控制系統的調試和優化提供重要參考。作為一種通用的測量工具，示波器在編碼器系統應用中發揮著不可替代的作用。
