同惠TH2816B+精密LCR數字電橋使用說明

LCR數字電橋是一種用于測量電感(L)、電容(C)和電阻(R)三大元件參數的常用儀器。同惠TH2816B+是一款精密型號的LCR電橋，具有測量精度高、操作簡單等特點，廣泛應用于電子元器件制造、維修檢測等領域。下面我們來詳細了解一下該儀器的使用方法。

1. 儀器概述

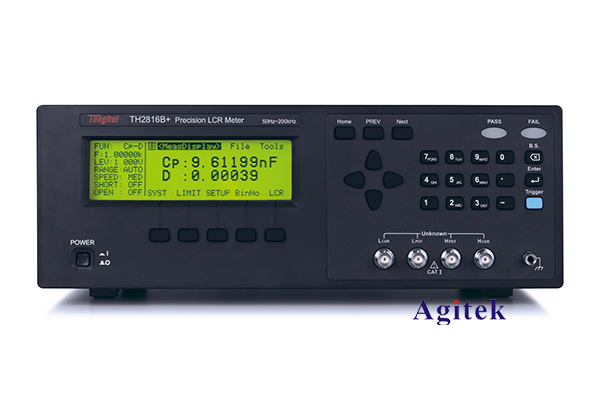

同惠TH2816B+是一款4.3英寸大屏幕彩色LCD顯示的精密 LCR數字電橋，能夠自動測量電感、電容和電阻三大參數，并同時顯示相關的輔助參數，如電流、電壓、相位角等。儀器采用微處理器控制，具有測量精度高、工作穩定、易操作等特點。儀器前面板設有多個功能按鍵，配有USB接口可連接電腦進行數據傳輸和遠程控制。

2. 技術指標

TH2816B+的主要技術指標如下：

- 測量參數：電感(L)、電容(C)、電阻(R)

- 測量頻率：10Hz~200kHz，分辨率0.01Hz

- 測量電壓：0.1V、0.3V、1V三檔可選

- 測量電流：最大1Arms

- 測量精度：電感±0.05%，電容±0.05%，電阻±0.05%

- 測量速度：最快2次/秒

- 輸入阻抗：100KΩ

- 顯示方式：4.3英寸彩色LCD

- 接口：USB

3. 操作步驟

 開機與測量

(1)將電源線接入電源插座，打開儀器電源開關。

(2)通過"測量參數"按鍵選擇要測量的參數，如電感(L)、電容(C)或電阻(R)。

(3)將待測元件通過測試線連接到儀器前面板的測試端子上。

(4)根據待測元件的類型，選擇合適的測量頻率和測量電壓。

(5)儀器會自動顯示待測元件的參數值及相關輔助參數。

 測量數據保存

(1)在測量過程中，可通過"保存"按鍵將當前測量數據保存至內部存儲器。

(2)保存的數據可通過"調用"功能進行查看和比較分析。

 通訊功能

(1)儀器后面板提供USB接口，可通過數據線將儀器連接至電腦。

(2)配合隨機提供的上位機軟件，可實現測量數據的遠程監控和自動采集。

4.注意事項

(1)請確保待測元件已完全放電，避免對儀器造成損壞。

(2)測量過程中應盡量遠離強電磁場環境，以免產生干擾測量精度。

(3)定期檢查測試線是否完好，避免接觸不良導致測量誤差。

(4)儀器主機及測試線應保持清潔干燥，避免受潮影響使用。

綜上所述，同惠TH2816B+精密LCR數字電橋是一款性能優異、操作簡便的測量儀器，廣泛應用于電子制造、維修檢測等領域。用戶只需按照說明進行簡單操作，即可輕松完成電感、電容和電阻參數的精確測量。
